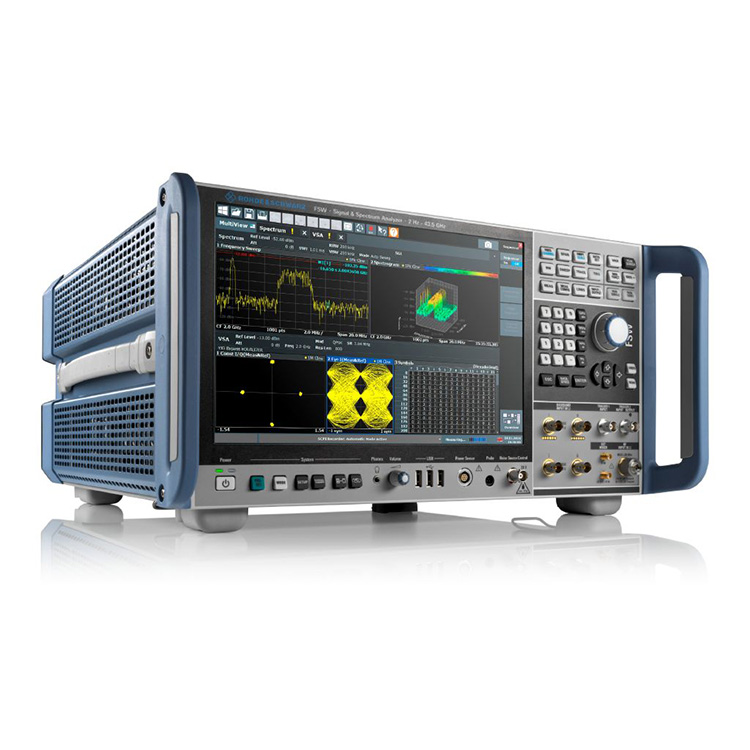

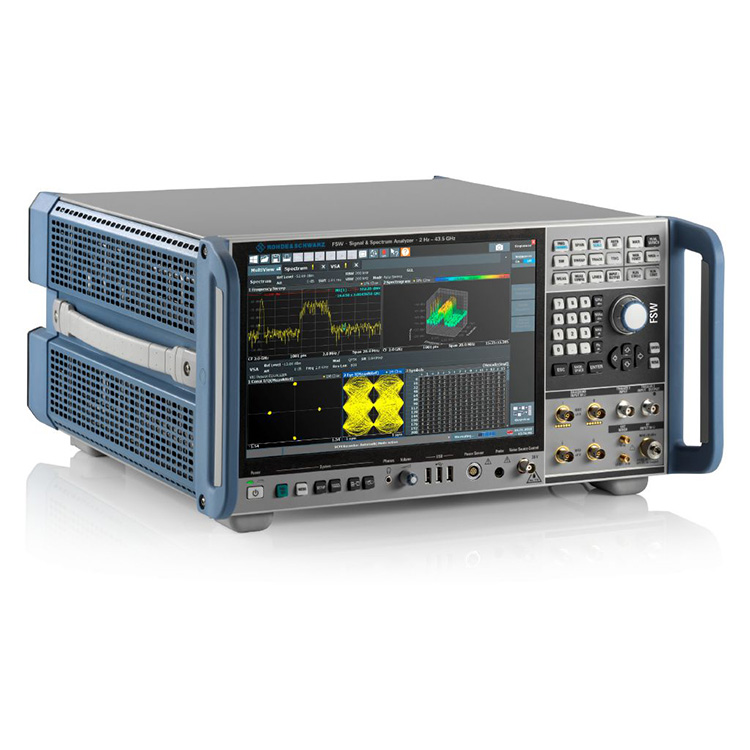

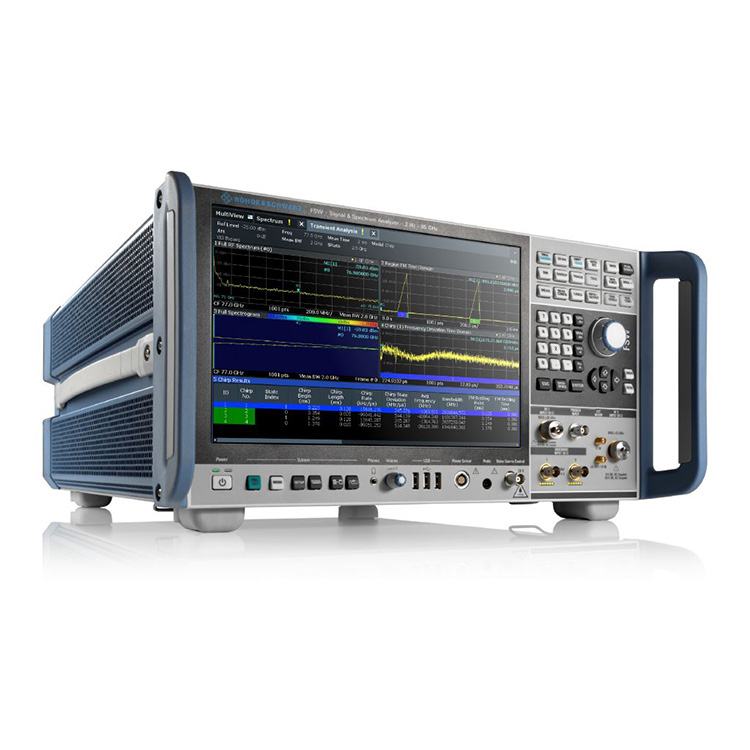

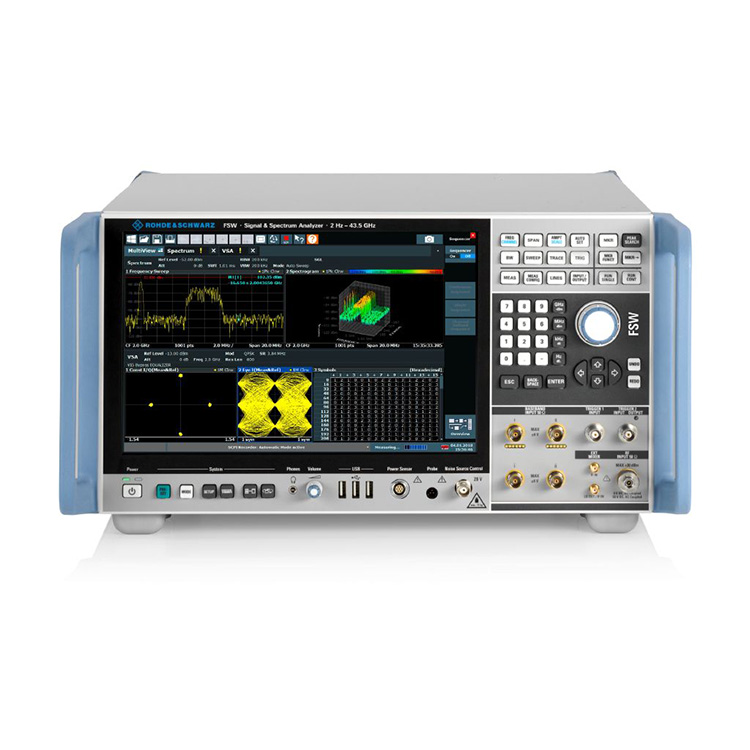

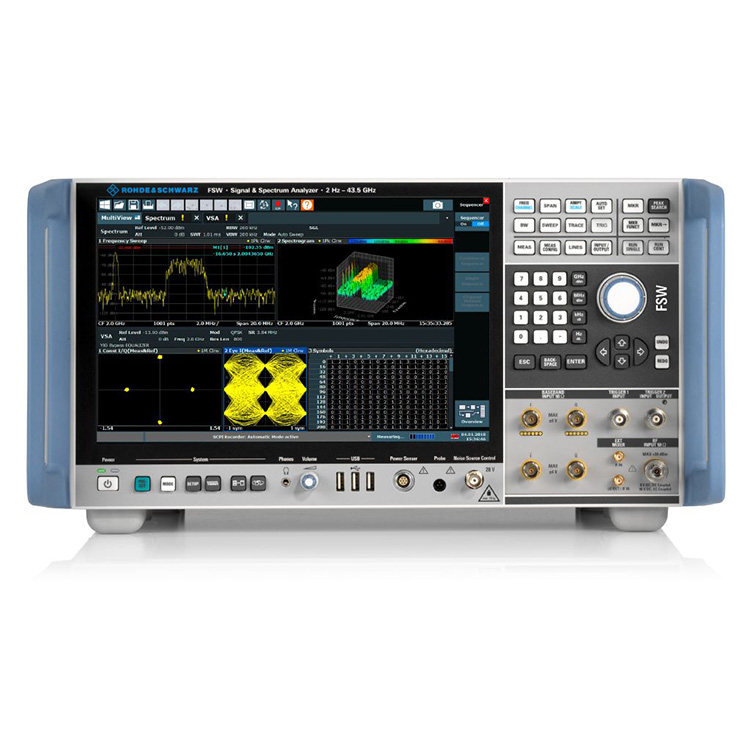

Dongguan Qihang elektronische technologie Co., Ltd. R&S FSW43 signaal- en spectrumanalysator heeft een karakteristiek ontwerp en praktische prestaties en een concurrerende prijs. RBW (resolutiebandbreedte): RBW is een parameter die wordt gebruikt om de bandbreedte van de filters van de analysator in te stellen. Het beïnvloedt het vermogen om dicht bij elkaar gelegen frequentiecomponenten in het spectrum te onderscheiden.
| Modellen | Frequentiebereik | Faseruis | Max. analyse bandbreedte |
| R&S®FSW43 Bestelnummer 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz-verschuiving) |
512 MHz |
Ongeëvenaarde lage faseruis en de beste gevoeligheid op de markt
8,3 GHz interne analysebandbreedte
800 MHz bandbreedte voor realtime analyse
SCPI-recorder vereenvoudigt het genereren van code
Het hoge dynamische bereik maakt uitstekende EVM-prestaties mogelijk
RF-prestaties die aan veeleisende eisen voldoen
De R&S FSW43 signaal- en spectrumanalysator herdefinieert de allerbeste signaal- en spectrumanalysatoren en biedt superieure RF-faseruis, weergegeven gemiddeld ruisniveau, intermodulatie-onderdrukking en dynamisch bereik voor ACLR- en harmonische metingen.
Faseruis
Faseruis bij een draaggolffrequentie van 10 GHz bij een offset van 10 kHz ten opzichte van de draaggolf: typ. –133 dBc (1 Hz).
Ontworpen voor gemak
12,1'' multitouch-display met hoge resolutie en bewegingsondersteuning - plat ontwerp met Windows 10-look en feel
Verschillende metingen kunnen tegelijkertijd in aparte vensters worden weergegeven, wat de interpretatie van de resultaten eenvoudiger maakt
Ingebouwde SCPI-recorder vereenvoudigt het genereren van codes voor automatische, op afstand bestuurbare metingen
Handige gebruikersinterface
Geavanceerde R&S®FSW met 12,1 inch hoge resolutie, multitouch-display en nog veel meer.
Diepgaande signaalanalyse van de fysieke laag van 5G
Dankzij de schaalbare R&S®FSW-brede interne analysebandbreedte van maximaal 8,3 GHz kunt u de volledige bandbreedte van het downlink-signaal vastleggen en het volledige systeem evalueren.
De opties R&S®FSW-K144 en R&S®FSW-K145 omvatten downlink- en uplink-in-band metingen van 3GPP 5G NR. Elk signaalsubframe wordt geanalyseerd en er wordt een breed scala aan meetresultaten geleverd, waaronder de EVM, frequentie en vermogen van verschillende kanalen en signalen.
R&S®FSW-K144 5G Nieuwe radio-downlink-applicatie
R&S®FSW-K144 detecteert en stelt veel parameters automatisch in, waardoor u meer tijd heeft om u te concentreren op de inzichten uit de gedetailleerde analyse.
Snelle en uitgebreide radarsignaalanalyse
Naast de brede analysebandbreedte (tot 8,3 GHz) zijn R&S®FSW-analysefuncties essentieel voor radartests.
De R&S®FSW-K6 polsslagmeetapplicatie meet alle relevante polsparameters met één druk op de knop
De tijdzijlobmetingsoptie R&S®FSW-K6S meet pulscompressieparameters
De R&S®FSW-K60/K60H-optie analyseert frequentiesprongsignalen
R&S®FSW-K6 optie voor polsmeting
De R&S®FSW-K6 polsslagmeetapplicatie meet alle relevante polsparameters met één druk op de knop.
Beeldvrije breedbandsignaalanalyse in de E-band
De R&S®FSW85-signaal- en spectrumanalysator is voorzien van een YIG-preselector voor frequenties tussen 8 GHz en 85 GHz, waardoor beeldvrije spectrumanalyse mogelijk is. Dankzij de brede analysebandbreedte (tot 8,3 GHz) in combinatie met de R&S®FSW-K60/-K60C transiënte analyse/chirp-meetoptie kunt u FMCW-signalen tot 5 GHz karakteriseren, zoals die worden gebruikt in autoradars.
Radarmetingen voor auto's
FMCW-signaal met 2 GHz bandbreedte op 77 GHz gemeten met de R&S®FSW-K60C-optie en de R&S®FSW-B2001 2 GHz interne bandbreedte-uitbreiding
Hoogwaardige meetoplossingen voor het ontwerpen, ontwikkelen en testen van satellietpayloads, payload-subsystemen en componenten
De R&S®FSW biedt speciale meettoepassingen voor de meest kritische metingen, zoals groepsvertraging, lineariteit, versterkingsoverdracht, ruisvermogensverhouding (NPR), enz. Het demoduleert ook RF-satellietsignalen van verschillende standaarden, zoals DVB-S2X en OneWeb. De schaalbare, brede analysebandbreedte van R&S®FSW (tot 8,3 GHz) voldoet aan de toenemende vraag naar brede signaalbandbreedtes.
R&S®FSW-K17 groepsvertragingsmetingen met meerdere draaggolven
Meet absolute en relatieve groepsvertraging met hoge nauwkeurigheid binnen milliseconden.
Mis niets met de optie voor realtime spectrumanalyse
Met de real-time opties van R&S®FSW kunnen gebruikers extreem korte sporadische interferentie in het bereik van nanoseconden betrouwbaar detecteren, zelfs in de directe nabijheid van krachtige dragers – in een bandbreedte tot 800 MHz. Real-time spectrumanalyse stelt gebruikers in staat bestaande frequentie-hopping-algoritmen te analyseren en alternatieve algoritmen te creëren om botsingen tussen signalen van verschillende standaarden die in dezelfde frequentieband werken te voorkomen.
Realtime spectrum van de ISM-band op 2,4 GHz
Analyseert en voorkomt botsingen tussen signalen van verschillende standaarden die in dezelfde frequentieband werken (bijv. WLAN en Bluetooth®).
Digitale signaalanalyse
Met de R&S®FSW-K70 vectorsignaalanalyseoptie kunnen gebruikers digitaal gemoduleerde afzonderlijke draaggolven flexibel analyseren tot op bitniveau. Het duidelijk gestructureerde bedieningsconcept vereenvoudigt metingen ondanks een breed scala aan analysetools. De R&S®FSW-K70M maakt analyse van signalen met twee verschillende modulatieschema's mogelijk, zoals DVB-S2X-signalen. De R&S®FSW-K70P-extensie meet de ruwe bitfout tarief (BER) op PRBS-gegevens tot PRBS23.
Analyse van een 1024QAM gemoduleerd signaal
Constellatiediagram, resultatentabel, symbooltabel en EVM-distributie.
