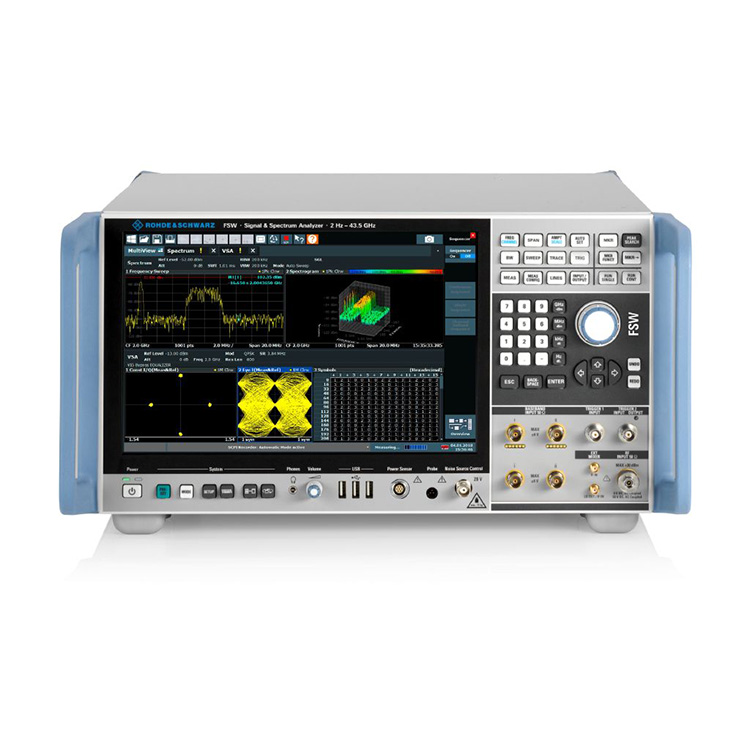

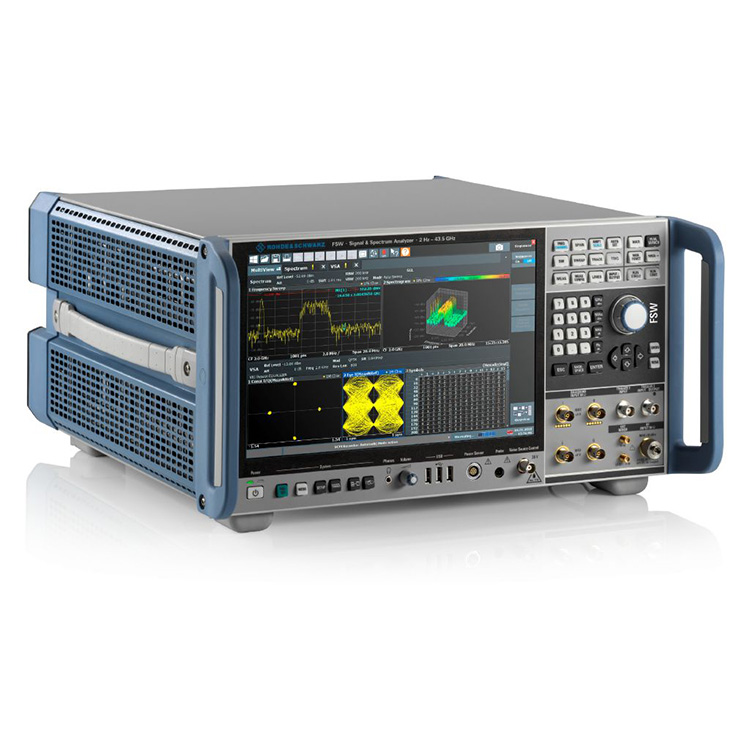

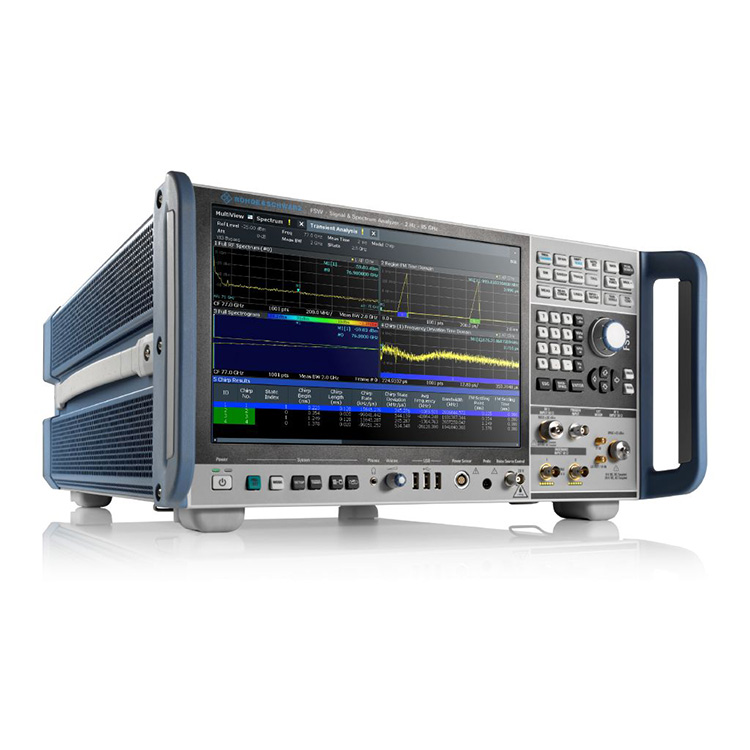

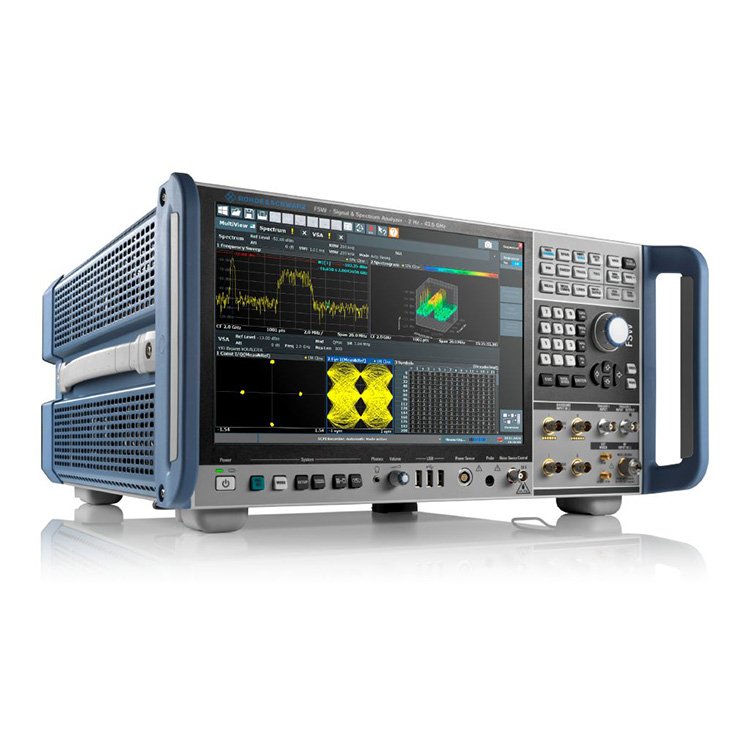

R&S FSW67 signaal- en spectrumanalyzer
  • R&S FSW67 signaal- en spectrumanalyzerR&S FSW67 signaal- en spectrumanalyzer
  • R&S FSW67 signaal- en spectrumanalyzerR&S FSW67 signaal- en spectrumanalyzer
  • R&S FSW67 signaal- en spectrumanalyzerR&S FSW67 signaal- en spectrumanalyzer
  • R&S FSW67 signaal- en spectrumanalyzerR&S FSW67 signaal- en spectrumanalyzer
  • R&S FSW67 signaal- en spectrumanalyzerR&S FSW67 signaal- en spectrumanalyzer

R&S FSW67 signaal- en spectrumanalyzer

U kunt er zeker van zijn dat u de R&S FSW67 signaal- en spectrumanalysator in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering. Dankzij meerdere traceerdisplays kunnen gebruikers signaalsporen vergelijken en over elkaar leggen voor een betere analyse en vergelijking.

Stuur onderzoek

Productomschrijving

U kunt er zeker van zijn dat u de R&S FSW67 signaal- en spectrumanalyzer in onze fabriek koopt. De sweeptijd bepaalt hoe snel de analysator over het frequentiebereik beweegt, wat belangrijk is voor realtime monitoring van dynamische signalen.

R&S FSW67 signaal- en spectrumanalyzer

Modellen Frequentiebereik Faseruis Max. analyse bandbreedte
R&S®FSW67
Bestelnummer 1331.5003.67
2 Hz - 67 GHz < –136 dBc (1 Hz)
(f = 1 GHz, 10 kHz-verschuiving)
512 MHz


Belangrijkste feiten

Ongeëvenaarde lage faseruis en de beste gevoeligheid op de markt

8,3 GHz interne analysebandbreedte

800 MHz bandbreedte voor realtime analyse

SCPI-recorder vereenvoudigt het genereren van code

Het hoge dynamische bereik maakt uitstekende EVM-prestaties mogelijk


Superieure RF-prestaties

RF-prestaties die aan veeleisende eisen voldoen

De R&S FSW67 signaal- en spectrumanalyzer herdefinieert de allerbeste signaal- en spectrumanalyzers en biedt superieure RF-faseruis, weergegeven gemiddeld ruisniveau, intermodulatie-onderdrukking en dynamisch bereik voor ACLR- en harmonische metingen.

Faseruis

Faseruis bij een draaggolffrequentie van 10 GHz bij een offset van 10 kHz ten opzichte van de draaggolf: typ. –133 dBc (1 Hz).


Geavanceerde gebruikersinterface

Ontworpen voor gemak

12,1'' multitouch-display met hoge resolutie en bewegingsondersteuning - plat ontwerp met Windows 10-look en feel

Verschillende metingen kunnen tegelijkertijd in aparte vensters worden weergegeven, wat de interpretatie van de resultaten eenvoudiger maakt

Ingebouwde SCPI-recorder vereenvoudigt het genereren van codes voor automatische, op afstand bestuurbare metingen

Handige gebruikersinterface

Geavanceerde R&S®FSW met 12,1 inch hoge resolutie, multitouch-display en nog veel meer.


Blijf op de hoogte van de ontwikkelingen op het gebied van 5G

Diepgaande signaalanalyse van de fysieke laag van 5G

Dankzij de schaalbare R&S®FSW-brede interne analysebandbreedte van maximaal 8,3 GHz kunt u de volledige bandbreedte van het downlink-signaal vastleggen en het volledige systeem evalueren.

De opties R&S®FSW-K144 en R&S®FSW-K145 omvatten downlink- en uplink-in-band metingen van 3GPP 5G NR. Elk signaalsubframe wordt geanalyseerd en er wordt een breed scala aan meetresultaten geleverd, waaronder de EVM, frequentie en vermogen van verschillende kanalen en signalen.

R&S®FSW-K144 5G Nieuwe radio-downlink-applicatie

R&S®FSW-K144 detecteert en stelt veel parameters automatisch in, waardoor u meer tijd heeft om u te concentreren op de inzichten uit de gedetailleerde analyse.


Uitgebreide radaranalysefuncties

Snelle en uitgebreide radarsignaalanalyse

Naast de brede analysebandbreedte (tot 8,3 GHz) zijn R&S®FSW-analysefuncties essentieel voor radartests.

De R&S®FSW-K6 polsslagmeetapplicatie meet alle relevante polsparameters met één druk op de knop

De tijdzijlobmetingsoptie R&S®FSW-K6S meet pulscompressieparameters

De R&S®FSW-K60/K60H-optie analyseert frequentiesprongsignalen

R&S®FSW-K6 optie voor polsmeting

De R&S®FSW-K6 polsslagmeetapplicatie meet alle relevante polsparameters met één druk op de knop.


Analyse van radarsignalen voor auto's

Beeldvrije breedbandsignaalanalyse in de E-band

De R&S®FSW85-signaal- en spectrumanalysator is voorzien van een YIG-preselector voor frequenties tussen 8 GHz en 85 GHz, waardoor beeldvrije spectrumanalyse mogelijk is. Dankzij de brede analysebandbreedte (tot 8,3 GHz) in combinatie met de R&S®FSW-K60/-K60C transiënte analyse/chirp-meetoptie kunt u FMCW-signalen tot 5 GHz karakteriseren, zoals die worden gebruikt in autoradars.

Radarmetingen voor auto's

FMCW-signaal met 2 GHz bandbreedte op 77 GHz gemeten met de R&S®FSW-K60C-optie en de R&S®FSW-B2001 2 GHz interne bandbreedte-uitbreiding


Ideaal voor satelliet-RF-testen

Hoogwaardige meetoplossingen voor het ontwerpen, ontwikkelen en testen van satellietpayloads, payload-subsystemen en componenten

De R&S®FSW biedt speciale meettoepassingen voor de meest kritische metingen, zoals groepsvertraging, lineariteit, versterkingsoverdracht, ruisvermogensverhouding (NPR), enz. Het demoduleert ook RF-satellietsignalen van verschillende standaarden, zoals DVB-S2X en OneWeb. De schaalbare, brede analysebandbreedte van R&S®FSW (tot 8,3 GHz) voldoet aan de toenemende vraag naar brede signaalbandbreedtes.

R&S®FSW-K17 groepsvertragingsmetingen met meerdere draaggolven

Meet absolute en relatieve groepsvertraging met hoge nauwkeurigheid binnen milliseconden.


Realtime spectrumanalyse

Mis niets met de optie voor realtime spectrumanalyse

Met de real-time opties van R&S®FSW kunnen gebruikers extreem korte sporadische interferentie in het bereik van nanoseconden betrouwbaar detecteren, zelfs in de directe nabijheid van krachtige dragers – in een bandbreedte tot 800 MHz. Real-time spectrumanalyse stelt gebruikers in staat bestaande frequentie-hopping-algoritmen te analyseren en alternatieve algoritmen te creëren om botsingen tussen signalen van verschillende standaarden die in dezelfde frequentieband werken te voorkomen.

Realtime spectrum van de ISM-band op 2,4 GHz

Analyseert en voorkomt botsingen tussen signalen van verschillende standaarden die in dezelfde frequentieband werken (bijv. WLAN en Bluetooth®).


Krachtige toepassing voor vectorsignaalanalyse

Digitale signaalanalyse

Met de R&S®FSW-K70 vectorsignaalanalyseoptie kunnen gebruikers digitaal gemoduleerde afzonderlijke draaggolven flexibel analyseren tot op bitniveau. Het duidelijk gestructureerde bedieningsconcept vereenvoudigt metingen ondanks een breed scala aan analysetools. De R&S®FSW-K70M maakt analyse van signalen met twee verschillende modulatieschema's mogelijk, zoals DVB-S2X-signalen. De R&S®FSW-K70P-extensie meet de ruwe bitfout tarief (BER) op PRBS-gegevens tot PRBS23.

Analyse van een 1024QAM gemoduleerd signaal

Constellatiediagram, resultatentabel, symbooltabel en EVM-distributie.


Hottags: R&S FSW67 signaal- en spectrumanalysator, China, fabrikanten, leveranciers, fabriek, nieuwste, geavanceerde, nieuwste verkopen
