R&S ZNH26 draagbare vectornetwerkanalysator

U kunt er zeker van zijn dat u de R&S ZNH26 Handheld Vector Network Analyzer in onze fabriek koopt. Geavanceerde RF-architectuur biedt toegang tot de nieuwste kalibratietypes.

Stuur onderzoek

Productomschrijving

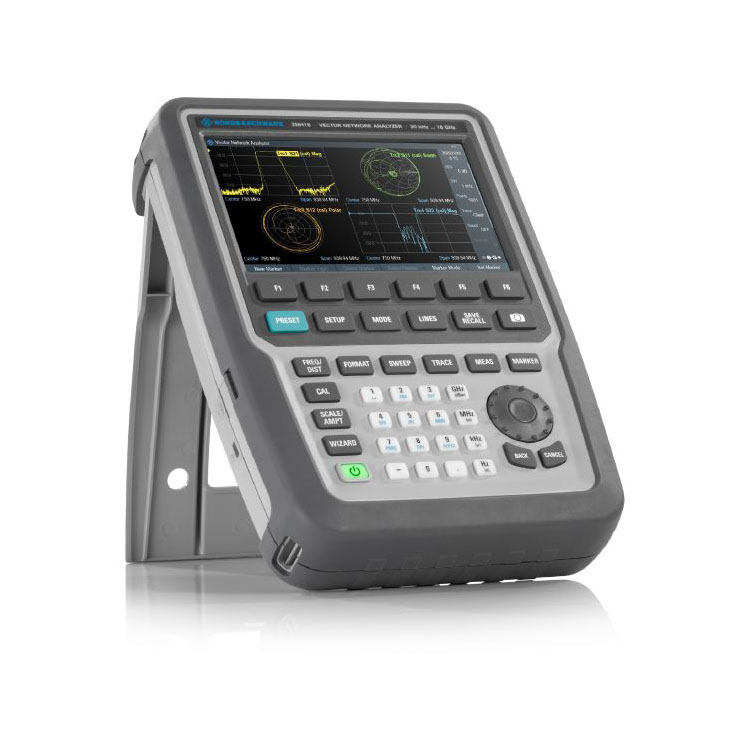

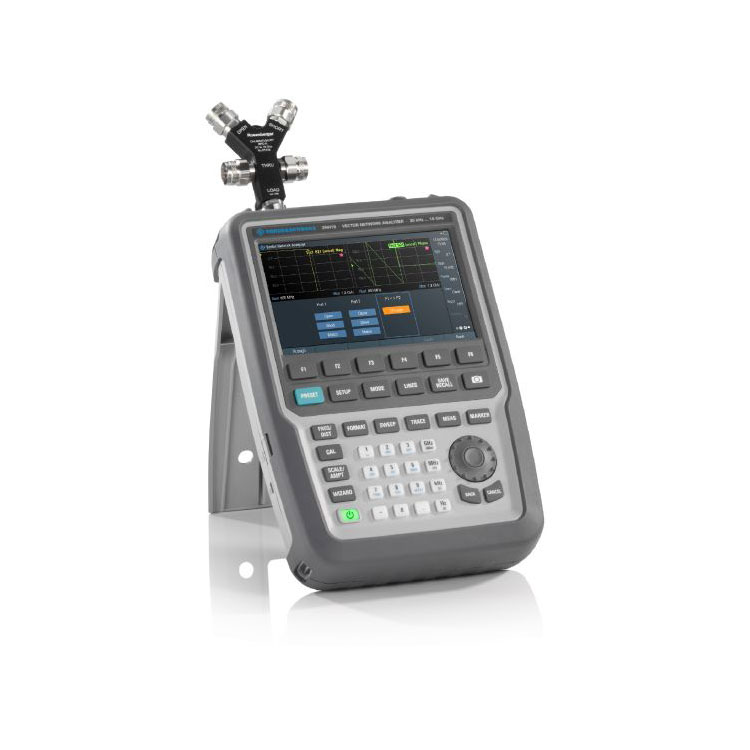

R&S ZNH26 draagbare vectornetwerkanalysator

Modellen Poorten Frequentie Connectoren Beginnend om
R&S®ZNH26
Bestelnummer 1321.1611.26
2 26,5 GHz PC 3,5 mm 47.000 dollar


Belangrijkste feiten

U kunt er zeker van zijn dat u de R&S ZNH26 Handheld Vector Network Analyzer in onze fabriek koopt. Frequentiebereik van 30 kHz tot 4/8/18/26,5 GHz

Eénpoorts kabel- en antennemeting met basisinstrument

S-parameter (S11, S12, S21, S22) meting met basisinstrument

100 dB (typ.) dynamisch bereik voor filter- en antenne-isolatiemetingen

Niet-reflecterend display, kleine vormfactor, robuuste behuizing (IP51)


Architectuur met vier ontvangers

Geavanceerde RF-architectuur biedt toegang tot de nieuwste kalibratietypes

De architectuur met vier ontvangers bestaat uit speciale referentieontvangers en testontvangers op zowel poort 1 als poort 2. Hierdoor kan de R&S®ZNH meer geavanceerde kalibratietypes ondersteunen, zoals onbekende via, open, short en match (UOSM) kalibratie. Deze kalibratie is nuttig voor DUT's met verschillende typen ingangs- of uitgangsconnectoren bij de testpoorten.


Architectuur met vier ontvangers

Minimaal schakelen tussen de twee poorten en geavanceerde kalibratie zoals UOSM


Compacte krachtpatser

Uitstekende RF-prestaties in een kleine vormfactor

De draagbaarheid en het kleine formaat van de R&S®ZNH maken hem ideaal voor veldmetingen.

De R&S®ZNH levert ook hoge prestaties met de volgende kenmerken:

Groot frequentiebereik van 30 kHz tot 4/8/18/26,5 GHz ter ondersteuning van een breed scala aan toepassingen

Hoog dynamisch bereik tot 100 dB (typ.) voor het meten van grote niveauvariaties

Zeer nauwkeurig dankzij een lage spoorruisgrootte (RMS) van 0,0015 dB tot 0,0040 dB (typ.) en een lage spoorruisfase (RMS) van 0,02° tot 0,04° (typ.)

Ingebouwde ontvangerstapverzwakker op beide poorten, instelbaar in stappen van 5 dB van 0 dB tot 15 dB


Ontvanger stapverzwakker

Verhoogt de lineariteit van het ingangsvermogensbereik van de poort, waardoor de analysator wordt beschermd tegen overbelasting.


Eenvoudig te bedienen

Multi-touchscreen, afstandsbediening en meetwizard voor een topgebruikerservaring

Het multi-touchscreen biedt de standaard pinch-to-zoom-functie die beschikbaar is op smartphones. De R&S®ZNH ondersteunt typische telefoonbedieningsgebaren, waardoor gebruikers zich thuis voelen. Zelfs als operators geen directe toegang tot het instrument hebben, zijn er gratis pc-, Android- en iOS-apps voor afstandsbediening beschikbaar voor een naadloze bediening. Bovendien helpt de meetwizard metingen te vereenvoudigen met geautomatiseerde testsequenties, waardoor het testproces wordt versneld en de kans op menselijke fouten wordt verminderd.


Multi-touch-functie

Capacitief touchscreen; intuïtieve bediening en geen displaykalibratie vereist.


Eenvoudige configuratie

Eenvoudige en snelle installatie met configuratieoverzichtmenu

De R&S®ZNH heeft zowel toetsen als een draaiknop en touchscreenbediening. De toetsen zijn groot en goed gespreid, waardoor ze gemakkelijk te bedienen zijn als je handschoenen draagt.

Het capacitieve touchscreen biedt een nieuw soort gebruikerservaring:

Directe interactie met elementen op het scherm

Krijg snel toegang tot menu's

Wijzig frequentie en bereik

Markeringen toevoegen/verplaatsen/verwijderen

En meer

Het configuratieoverzichtmenu reduceert de stappen die nodig zijn om de meetinstellingen te configureren, waardoor een snelle installatie mogelijk wordt.

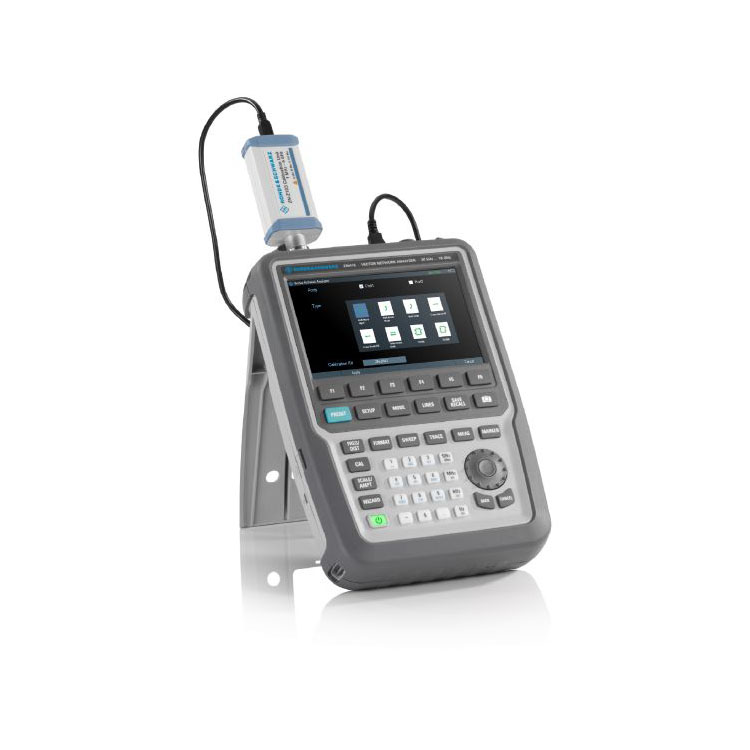

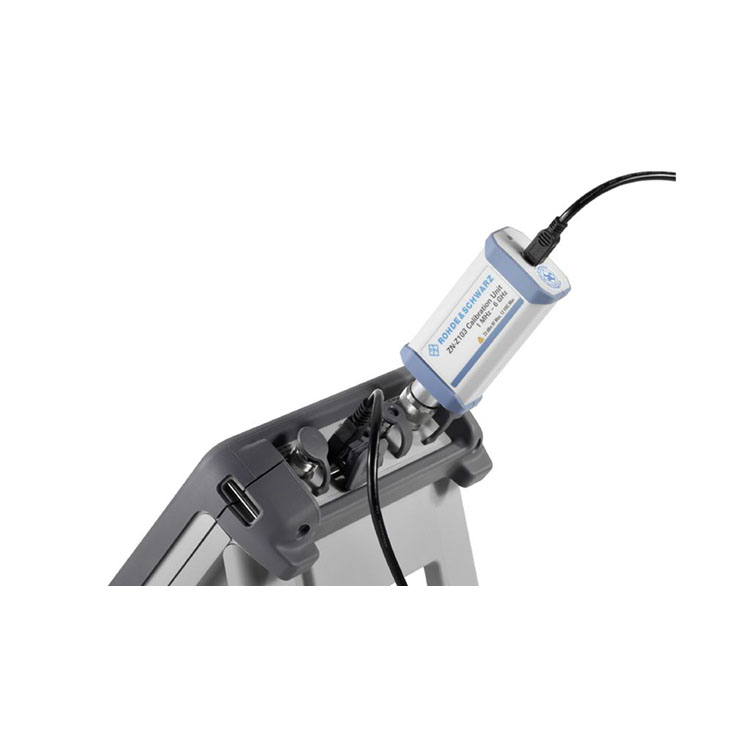

Flexibele kalibratie

Door de gebruiker gedefinieerde kalibratiereeksen zorgen voor een flexibele aanpak.


Eenvoudig waarde toevoegen

Uitgebreide standaardfuncties en eenvoudig bestellen van opties

De R&S®ZNH-basiseenheid omvat:

Metingen van afstand tot fout

Metingen van kabelverlies via één poort

Reflectiemeting

Transmissiemeting

Vier S-parameters (S11, S12, S21, S22)

Wanneer er extra functies nodig zijn, zijn de opties eenvoudig bij te bestellen. Alle opties zijn transparant en onafhankelijk te bestellen, dus geen verborgen kosten en geen verwarring bij het bestellen.

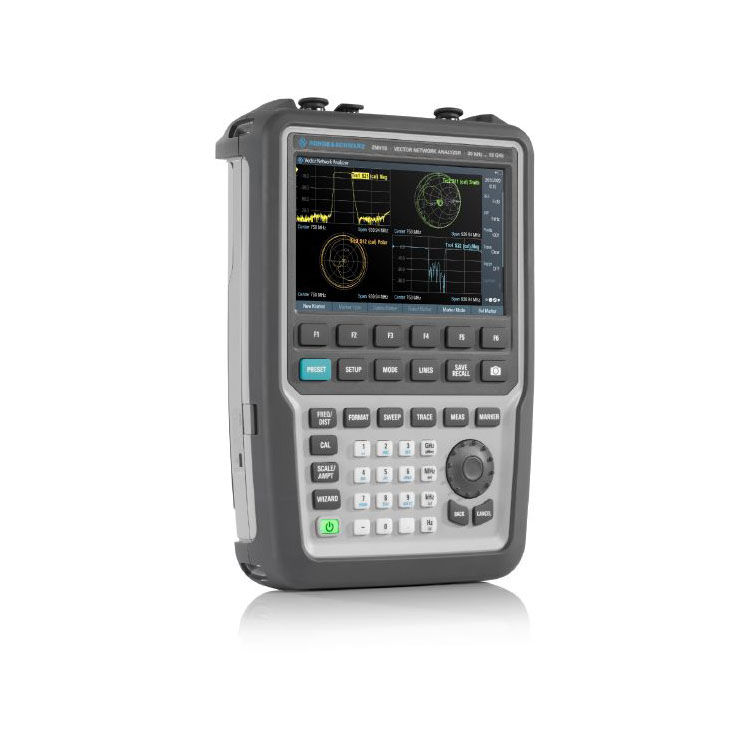

Snelle instelling van S-parameterweergave in gewenst formaat.

Standaard voorzien van vier S-parametermetingen.
