R&S ZNB4 vectornetwerkanalysatoren

U kunt er zeker van zijn dat u R&S ZNB4 Vector Network Analyzers in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering. Met frequentiebereiken van 9 kHz tot 4,5/8,5 GHz en 100 kHz tot 20/26,5/40/43,5 GHz.

Stuur onderzoek

Productomschrijving

U kunt er zeker van zijn dat u R&S ZNB4 Vector Network Analyzers in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering. De netwerkanalysatoren zijn ontworpen voor mobiele radio, elektronische goederen, ruimtevaart- en defensietoepassingen, en kunnen ook worden gebruikt bij het ontwerpen van printplaten met hoge snelheid. De R&S®ZNB is ideaal voor het ontwikkelen, produceren en onderhouden van RF-componenten zoals versterkers, mixers, filters en kabels.

R&S ZNB4 vectornetwerkanalysatoren

Modellen Poorten Frequentie Connectoren
R&S®ZNB4
Bestelnummer 1334.3330.22
2 poorten 4,5 GHz N (v)
R&S®ZNB4
Bestelnummer 1334.3330.24
4 poorten 4,5 GHz N (v)


Belangrijkste feiten

Frequentiebereik van 9 kHz tot 43,5 GHz

Twee of vier poorten

Groot dynamisch bereik tot 140 dB

Korte sweeptijden van 4 ms voor 401 punten

Groot power sweep-bereik van 98 dB


RF-prestaties

Ontworpen om aan de hoogste normen te voldoen

De R&S®ZNB-ontvangers combineren een hoog vermogen met een hoge gevoeligheid en weinig spoorruis. De R&S®ZNB-basiseenheid heeft doorgaans een dynamisch bereik van 140 dB. De R&S®ZNB8-B5x-optie breidt het dynamische bereik uit tot maximaal 150 dB voor metingen tussen poorten. De analysator meet S-parameters met een zeer lage magnitude en faseafwijkingen die doorgaans lager zijn dan 0,01 dB/°C en 0,15°/°C.

Een gekalibreerde R&S®ZNB maakt nauwkeurige metingen gedurende meerdere dagen mogelijk zonder herkalibratie.

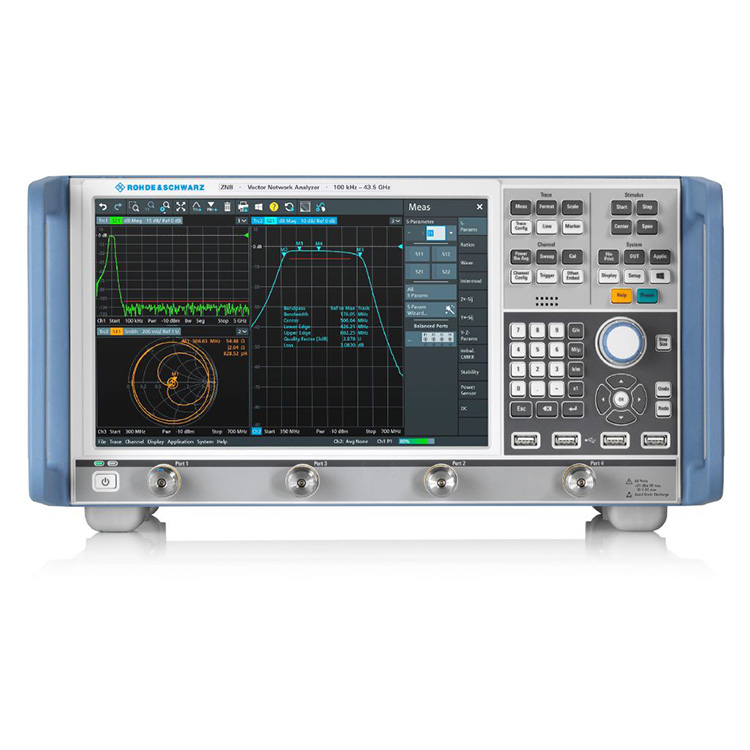

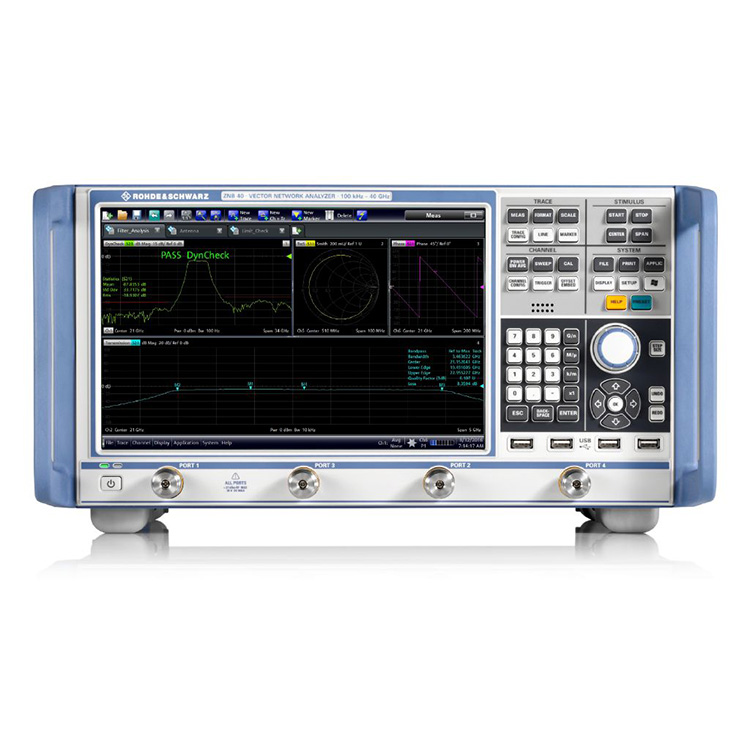

R&S®ZNB40 met vier poorten.


Veelzijdige opties

Handige karakterisering van actieve en passieve RF-componenten

De R&S®ZNB biedt vele functies en opties, waaronder inbedding/de-embedding-functies, mixed-mode S-parameters voor gebalanceerde DUT-karakterisering en opnieuw gedefinieerde S-parameters voor flexibele testopstellingconfiguratie. Er zijn ook tijddomeinmeetopties met oogdiagrammen, frequentieconversiemetingen en twee onafhankelijke interne generatoren beschikbaar.



Hoge doorvoersnelheid in de productie

Snelle metingen en eenvoudige bediening van externe componenten

Snelle synthesizer-bezinkingstijden geven de R&S®ZNB zeer korte meetperioden. Grote IF-bandbreedtes maken snelle bemonsteringstijden mogelijk. Het biedt ook snelle gegevensverwerking op het display en snelle LAN- of IEC/IEEE-gegevensoverdracht naar de controller. Functies zoals gesegmenteerde sweep verbeteren de meettijden nog verder. Modules of externe onderdelen kunnen eenvoudig worden bestuurd met geïntegreerde besturingsinterfaces zoals RFFE GPIO, GPIB en handler I/O.


Menu voor het configureren van de RFFE GPIO-interface.


Multipoort metingen

Metingen op maximaal 48 poorten

De R&S®ZNB is in combinatie met diverse schakelmatrices een totaaloplossing voor complexe metingen aan modules met maximaal 48 poorten. De matrices van Rohde & Schwarz leveren volledige dwarsbalkmetingen om alle S-parameters voor een multiport DUT te bepalen. Automatische kalibratie-eenheden met maximaal 24 poorten maken een snelle en nauwkeurige kalibratie mogelijk.


R&S®ZNB met twee R&S®ZN-Z84 schakelmatrices.


Accessoires voor een complete oplossing

Verschillende accessoires voor kalibratie, verificatie en diverse metingen

Mechanische kalibratie- en verificatiekits

Automatische kalibratie-eenheden

Kabels testen

Momentsleutels

Ondersteunt de R&S®NRP vermogenssensorfamilie

en nog veel meer
