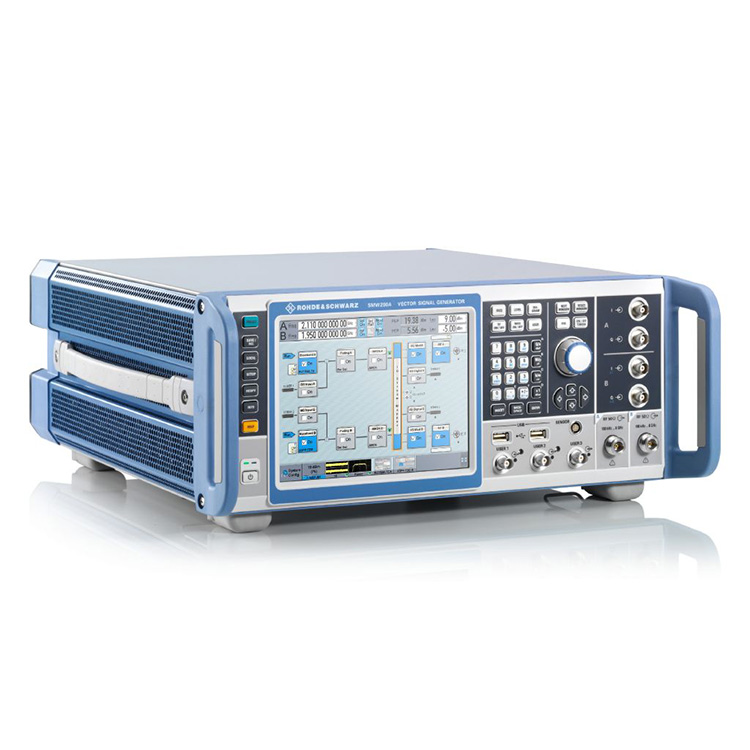

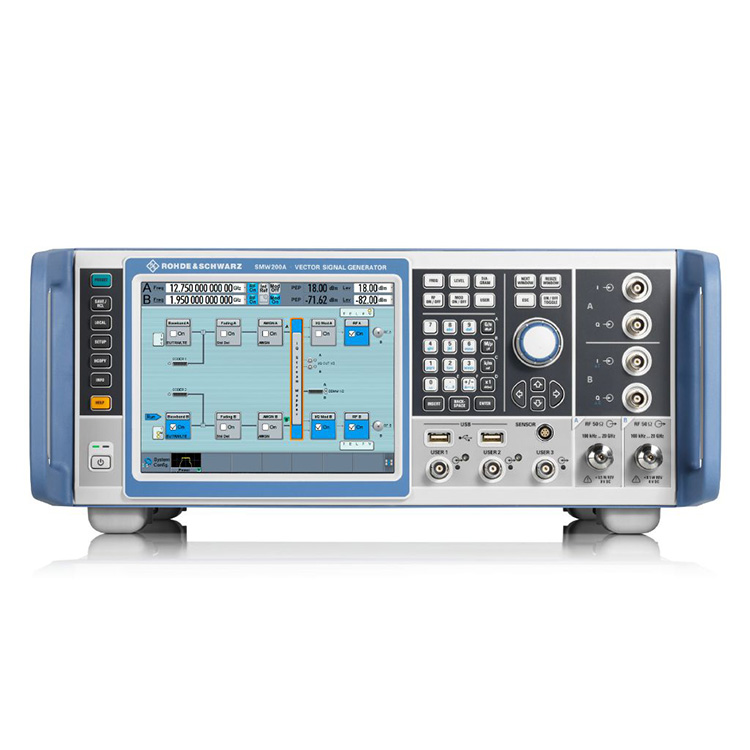

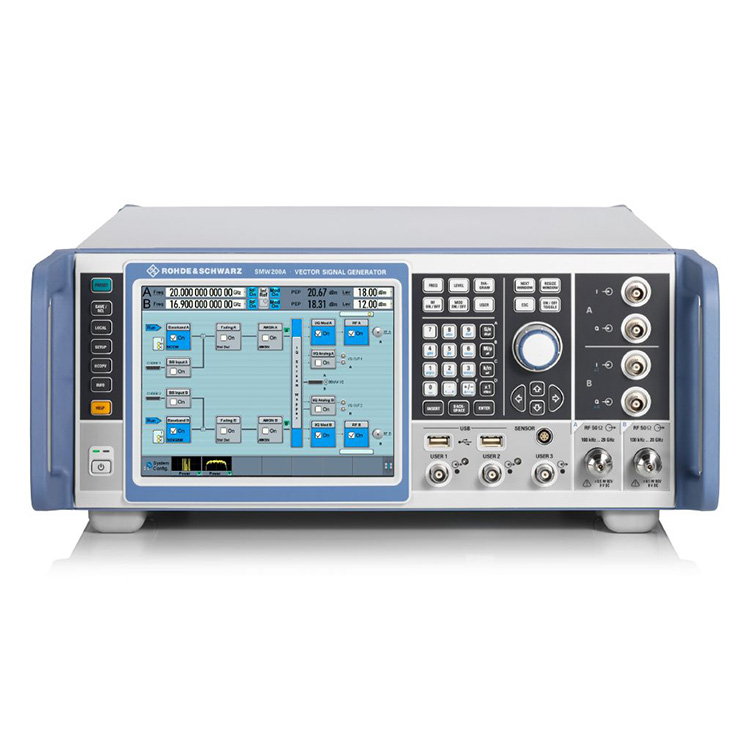

Als professionele fabrikant willen wij u graag R&S SZU100A signaalgeneratoren aanbieden. Het kan ook worden uitgerust met maximaal twee interne basisbandmodules en vier fadingsimulatormodules. Dit concept levert twee volledig uitgeruste vectorsignaalgeneratoren op in één enkele eenheid, waardoor het eenvoudig genereren van complexe signaalscenario's mogelijk is.
| Productnaam | Frequentiebereik | Niveaubereik | I/Q-modulatiebandbreedte | Harmonischen |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz intern 2 GHz extern |
< -55dBc >3,5GHz |
Frequentiebereik tot 67 GHz (dual path: tot 44 GHz)
2 GHz modulatiebandbreedte
Geïntegreerde fading met een bandbreedte tot 800 MHz en tot 8x8 MIMO
Signaalgeneratie voor alle belangrijke digitale communicatiestandaarden
Geavanceerde GNSS- en radarsimulator
Als professionele fabrikant willen wij u graag R&S SZU100A signaalgeneratoren aanbieden. Prestatie- en functionaliteitsvereisten variëren afhankelijk van de testopstelling en toepassing. De R&S®SZU100A is ongeëvenaard in het beheersen van deze uiteenlopende eisen en zet nieuwe normen voor signaalgeneratoren. Bij het ontwikkelen en verifiëren van elk type DUT, inclusief componenten, modules en complete basisstations, genereert de R&S®SZU100A eenvoudig de juiste testsignalen met topprestaties. De R&S®SZU100A heeft een flexibel modulair ontwerp dat kan worden uitgerust met precies de opties die toepassingen vereisen. Elke configuratie is mogelijk, van een klassieke single-path vectorsignaalgenerator tot een meerkanaals MIMO-ontvangertester.
De R&S®SZU100A bestrijkt het frequentiebereik tot 67 GHz als single-path instrument en tot 44 GHz als dual-path instrument. Het kan ook worden uitgerust met maximaal twee interne basisbandmodules en vier fadingsimulatormodules. Dit concept levert twee volledig uitgeruste vectorsignaalgeneratoren op in één enkele eenheid, waardoor het eenvoudig genereren van complexe signaalscenario's mogelijk is.
De standaard high-end synthesizer in de R&S®SZU100A biedt uitzonderlijke SSB-faseruis en niet-harmonische prestaties. Er zijn verschillende opties met lage faseruis beschikbaar om de prestaties verder te verbeteren. De R&S®SMW-B711/B721 ultra-lage faseruis-opties maken de beste faseruisprestaties in hun klasse mogelijk. De R&S®SZU100A is perfect voor metingen die spectrale zuiverheid vereisen.
De breedband I/Q-modulator met een RF-bandbreedte tot 2 GHz dekt alle toepassingen in zijn frequentiebereik af, inclusief draadloze communicatie, satellietcommunicatie en radar. De interne basisband kan signalen genereren met een maximale RF-modulatiebandbreedte van 2 GHz.
State-of-the-art D/A-converters en een uitstekend RF-ketenontwerp zorgen voor een uitzonderlijke modulatiefrequentierespons van < 0,4 dB over een bandbreedte van 2 GHz met uitstekende EVM-prestaties.
De R&S®SZU100A biedt geïntegreerde kanaalemulatie voor maximaal 800 MHz fadingbandbreedte. Fadingprofielen voor alle belangrijke standaarden zijn beschikbaar als presets. Met maximaal 64 fadingkanalen kunnen alle belangrijke MIMO-fadingscenario's zoals 2x2, 3x3, 4x4, 8x4, 4x8 en 8x8 in één instrument worden geconfigureerd. Aggregatie van maximaal acht draaggolven wordt ook ondersteund en SGT100A-signaalgeneratormodules kunnen worden aangesloten om maximaal acht RF-paden te bieden.

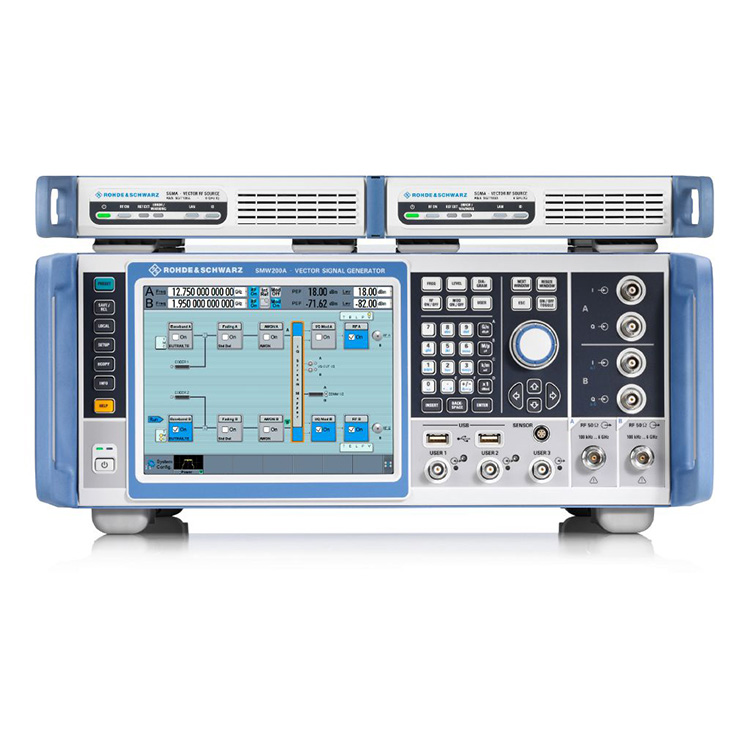

Tweeweg R&S®SZU100A met zes R&S®SGT100A signaalgeneratormodules bediend vanuit de R&S®SZU100A;
De ingebouwde R&S®SZU100A grafische functie geeft gegenereerde signalen in realtime weer. De gebruiker kan het type display selecteren, b.v. I/Q versus tijd, frequentiespectrum, vectordiagram of CCDF. De R&S®SZU100A biedt ook een SCPI-macrorecorder met codegenerator, die alle handmatige bedieningsstappen registreert om een bestand te genereren met een reeks opdrachten op afstand. Er zijn geïntegreerde codesjablonen beschikbaar voor het direct genereren van uitvoerbare code voor MATLAB®, CVI of Python.
Grafische signaalmonitoring in realtime is uiterst nuttig bij het genereren van complexe signalen.
Standaarden voor draadloze communicatie
Realtime tracking van enveloppen
GNSS-simulatie
Radar-simulatie
