Als professionele fabrikant willen wij u R&S NRP18STdrieweg-diodevermogenssensoren leveren. Drieweg-diode-vermogenssensoren zijn geschikt voor talloze toepassingen, omdat ze continu gemiddelde, burst-gemiddelde, tijdslot-gemiddelde, poortgemiddelde en trace-metingen ondersteunen.
| Modellen | R&S®NRP18S |
| Frequentiebereik | 10 MHz - 18 GHz |
| Niveaubereik | -70 dBm - +23 dBm |
| LAN-interface | |
| Connectortype | N (m) |
Snelle en nauwkeurige vermogensmetingen voor CW- en gemoduleerde signalen
100.000 metingen/s

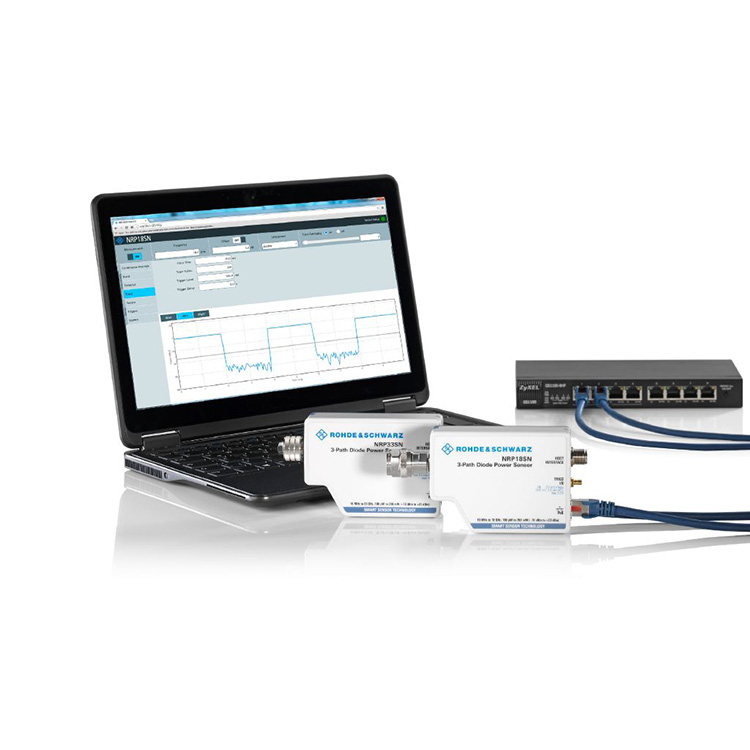

Controle en monitoring via LAN en USB
Sensoren voor toepassingen met hoog vermogen
Flexibele bediening met R&S®NRX-basiseenheid

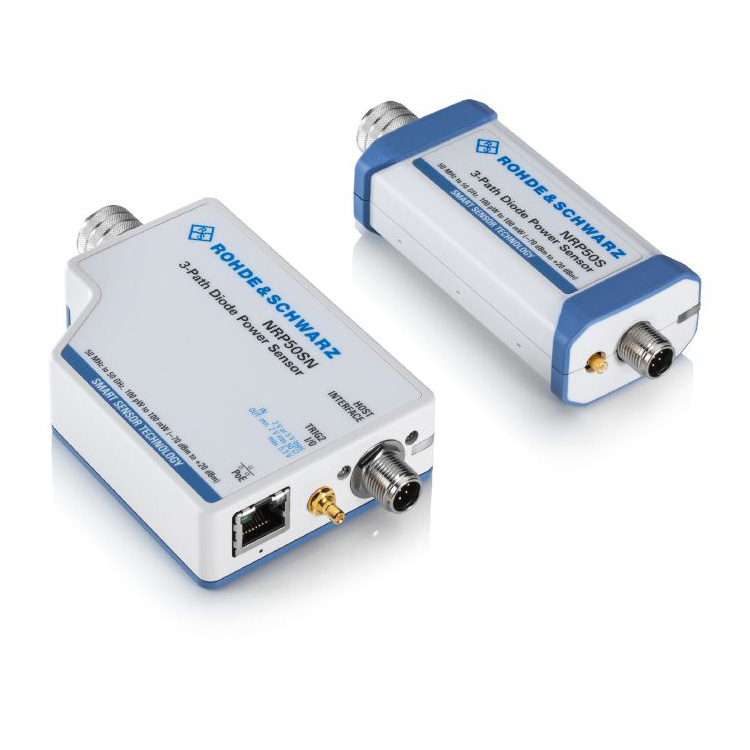

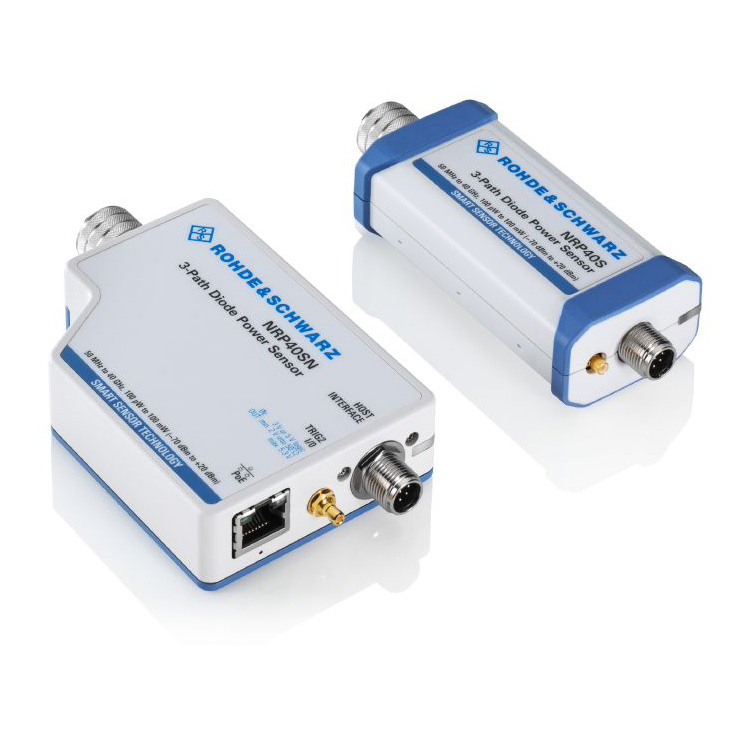

Als professionele fabrikant willen wij u R&S NRP18STdrieweg-diodevermogenssensoren leveren. De R&S®NRPxxS/SN-vermogenssensoren maken gebruik van drie afzonderlijke diodepaden, die elk in het optimale detectorbereik werken. Hierdoor kan het gemiddelde vermogen met hoge nauwkeurigheid worden bepaald, onafhankelijk van het modulatietype. Meetresultaten worden nauwelijks beïnvloed door storende signalen of harmonischen. De R&S®NRPxxS/SN-vermogenssensoren gedragen zich daarom op dezelfde manier als thermische vermogenssensoren, maar bieden een aanzienlijk hogere snelheid. Ze bieden een dynamisch bereik tot 93 dB met een uitstekende ondergrens van –70 dBm.
Ideale oplossing voor vele toepassingen
Drieweg-diode-vermogenssensoren zijn geschikt voor talloze toepassingen, omdat ze continu gemiddelde, burst-gemiddelde, tijdslot-gemiddelde, poortgemiddelde en trace-metingen ondersteunen. Met uitstekende prestaties en een ongekende meetsnelheid en nauwkeurigheid kunnen de sensoren worden gebruikt om nauwkeurige metingen van het gemiddelde vermogen uit te voeren op draadloze signalen zoals GSM en 3GPP, maar ook op signalen met een hogere bandbreedte, zoals LTE, LTE-Advanced of 5G.
Verbeterd driewegconcept

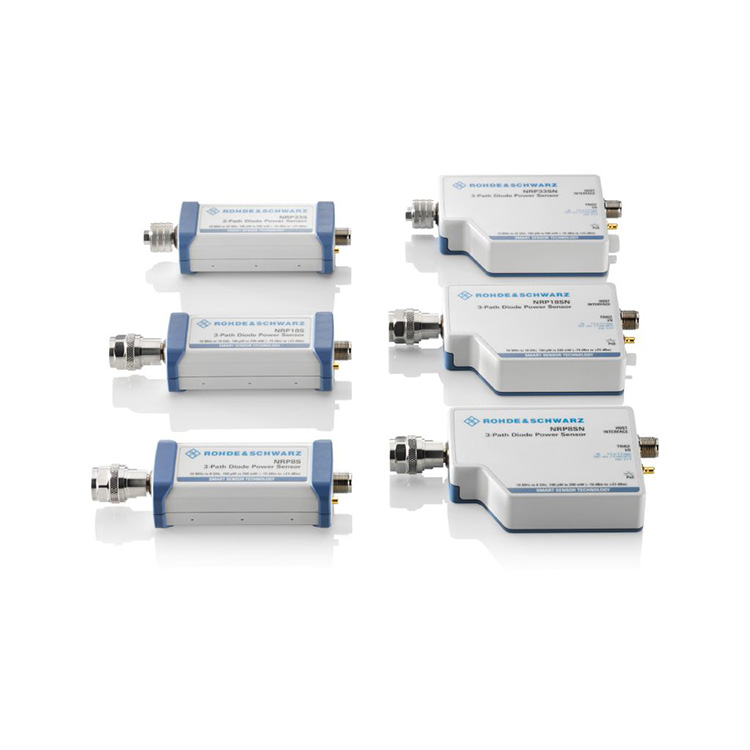

De R&S®NRPxxS(N) vermogenssensoren maken gebruik van drie afzonderlijke diodepaden, die elk in het optimale detectorbereik werken. Het gemiddelde vermogen kan met hoge nauwkeurigheid worden bepaald, ongeacht het modulatietype. Meetresultaten worden nauwelijks beïnvloed door storende signalen of harmonischen. De R&S®NRPxxS(N)-vermogenssensoren gedragen zich daarom vergelijkbaar met thermische vermogenssensoren, maar bieden een aanzienlijk hogere snelheid en een dynamisch bereik tot 93 dB.
Zelfs bij lage niveaus tot -70 dBm
Om de meetnauwkeurigheid op lage niveaus te vergroten, is het noodzakelijk om meerdere meetwaarden te middelen. Hoewel middeling de ruiscomponent vermindert, vertraagt het ook de meting. De R&S®NRPxxS(N) vermogenssensoren zijn daarom ontworpen met een extreem laag meetgeluid in gedachten.
De R&S®NRPxxS(N) vermogenssensoren kunnen metingen uitvoeren tot een ondergrens van –70 dBm met de hoogste snelheid en nauwkeurigheid die momenteel op de markt verkrijgbaar is.
Onbeperkte tijdmeting met maximaal 100.000 metingen/s
In de snelle, continue gemiddelde modus kunnen de R&S®NRPxxS(N) vermogenssensoren tot 100.000 getriggerde metingen/s uitvoeren met een minimale triggerherhalingstijd van 100 µs zonder enige meting te verliezen. Deze meetsnelheid wordt bereikt door gebruik te maken van de gebufferde modus. In de gebufferde modus worden alle meetgegevens in de sensor verzameld en in één blok naar de host van de sensor verzonden. De R&S®NRPxxS(N)-sensoren voeren de nieuwe snelle modus uit zonder tijdsbeperking!
Voer vermogensmetingen uit tot 30 W

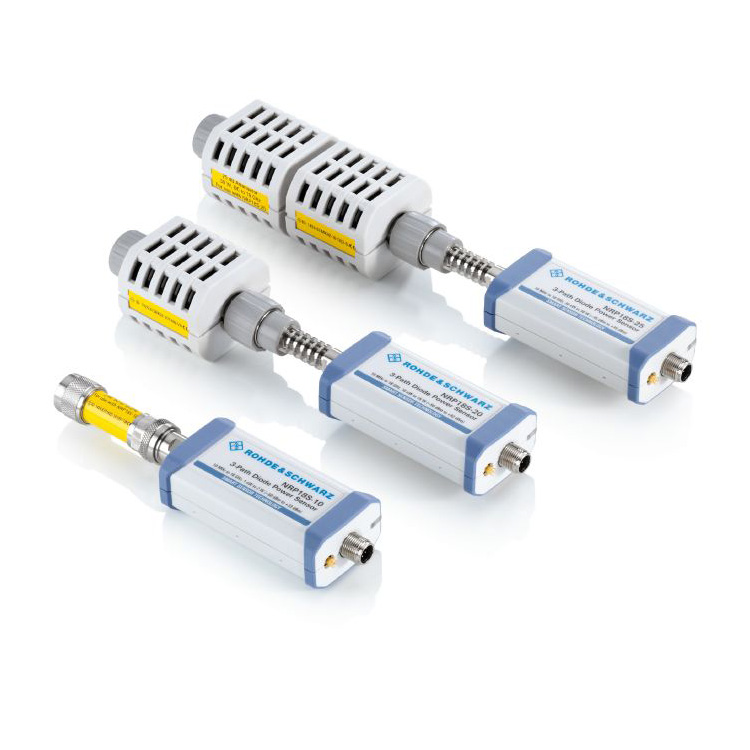

De R&S®NRP18S-10, R&S®NRP18S-20 en R&S®NRP18S-25 krachtige drieweg-diode vermogenssensoren bestaan uit een R&S®NRP18S en een stroomopwaartse verzwakker van 10/20/25 dB. Ze kunnen vermogensmetingen uitvoeren tot 2 W, 15 W en 30 W. Bij gebruik met de verzwakker worden mismatch-fouten tussen de sensor en de verzwakker automatisch gecorrigeerd. De S-parameters voor de verzwakker worden tijdens de productie bepaald en opgeslagen in de sensor.
Speciaal ontworpen voor gebruik in thermische vacuümkamers (TVAC).

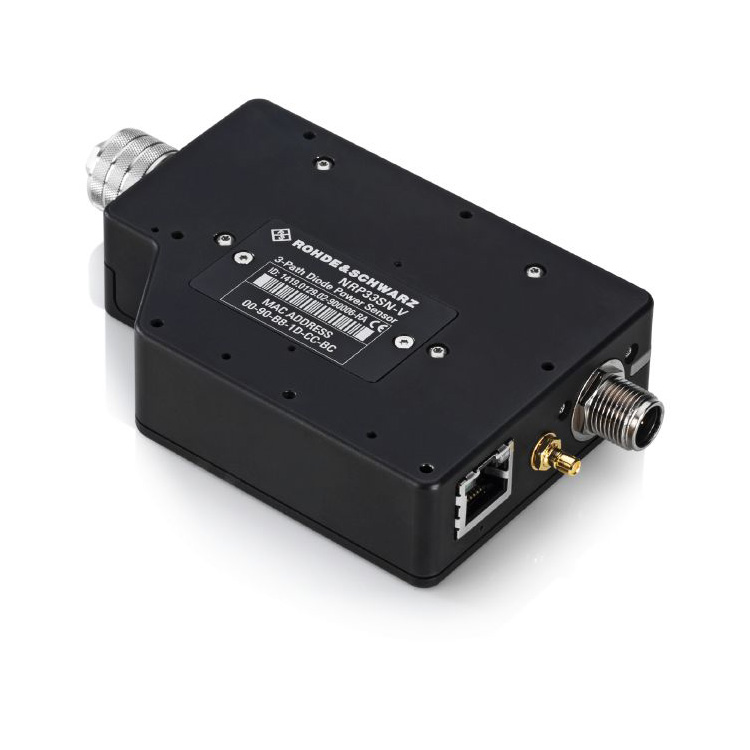

De R&S®NRPxxSN-V TVAC-compatibele vermogenssensor is ontworpen voor satellietcommunicatietoepassingen in een frequentiebereik tot 67 GHz. Alle componenten worden tijdens het productieproces in een vacuümkamer gebakken, waardoor ontgassing tot een minimum wordt beperkt. Dankzij hun LAN-mogelijkheid kunnen de vermogenssensoren eenvoudig van buiten de kamer worden bestuurd en bewaakt, terwijl de ventilatiegaten in de behuizing voor drukegalisatie zorgen.
