Het volgende is de introductie van de hoogwaardige R&S FSVA3004 signaal- en spectrumanalysator, in de hoop u te helpen deze beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om een betere toekomst te creëren! Frequentiebereik van 2 Hz tot 4, 7,5, 13,6, 30, 44, 50/54 GHz
| Modellen | Frequentiebereik | Faseruis | Max. analyse bandbreedte |
| R&S®FSVA3004 Bestelnummer 1330.5000.05 |
10 Hz - 4 GHz (2 Hz - 4 GHz met R&S®FSV3-B710-optie) | < –127 dBc (1 Hz) (f = 1 GHz, 10 kHz offset, optie B710) |
400 MHz |
Frequentiebereik van 2 Hz tot 4, 7,5, 13,6, 30, 44, 50/54 GHz
Analysebandbreedte tot 1 GHz
SSB-faseruis bij een offset van 10 kHz (1 GHz): –127 dBc/Hz
GUI met multi-touch, SCPI-recorder en op gebeurtenissen gebaseerde acties
Opties voor analoge en digitale signaalanalyse, inclusief 5G NR

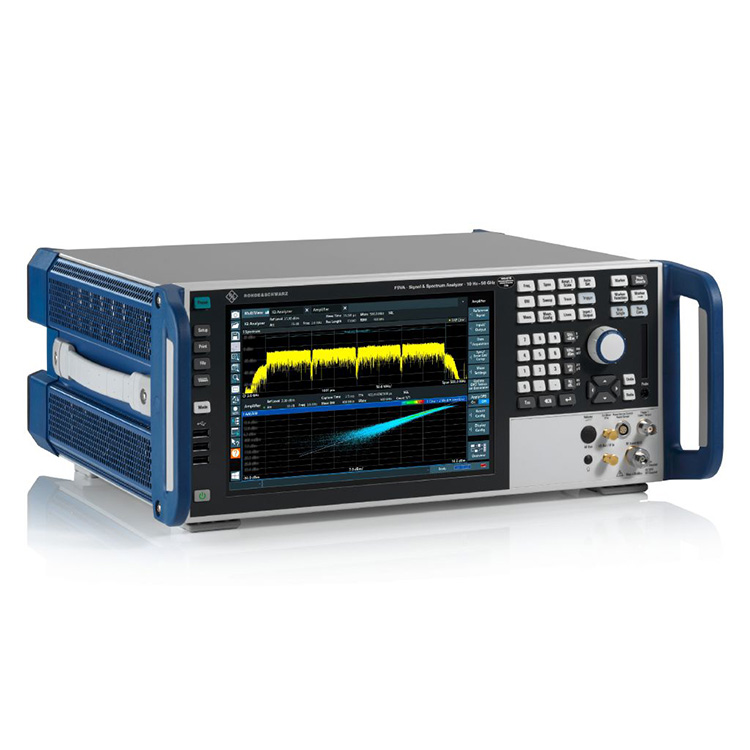

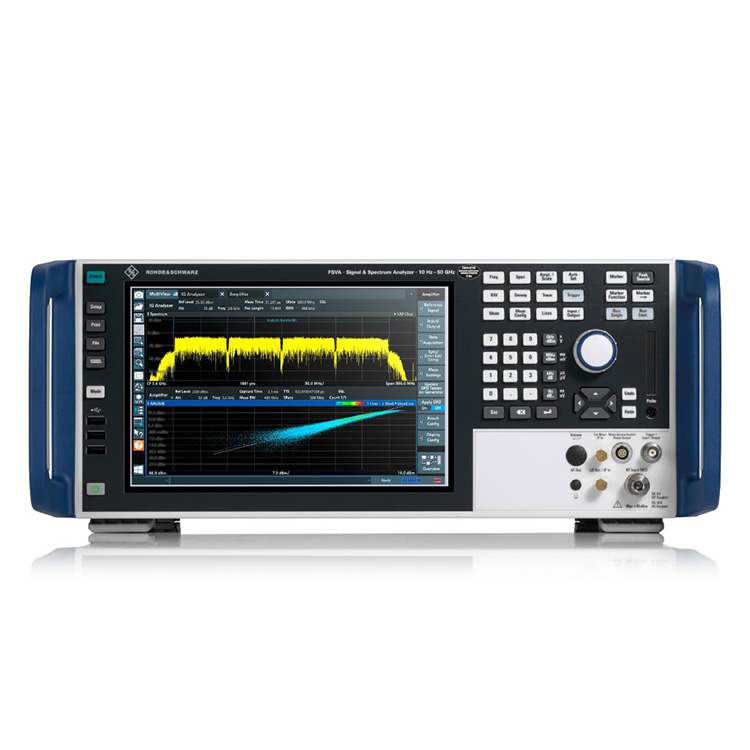

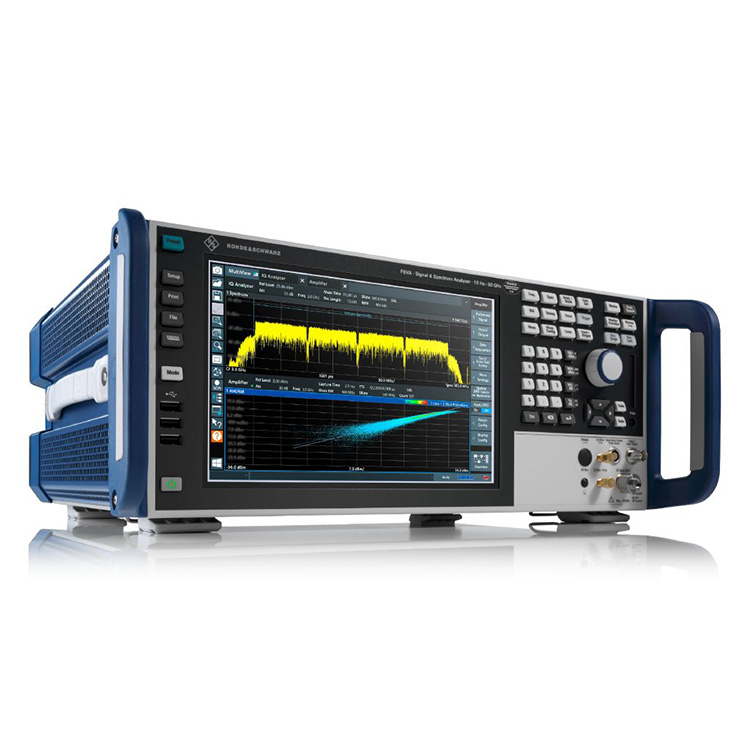

De R&S FSVA3004 signaal- en spectrumanalyzer is ideaal voor het evalueren van draadloze communicatiesignalen bij R&D, systeemtesten, verificatie en productie. Met een analysebandbreedte van 400 MHz kan het vier aangrenzende 5G NR-draaggolven tegelijk vastleggen. De speciale opties voor 5G NR-signaalanalyse maken EVM-waarden van beter dan 1% mogelijk voor een 100 MHz brede draaggolf op 28 GHz.
5G NR-signaalanalyse
5G NR-signaalanalyse - Analyse van een 5G NR-signaal met de opties R&S®FSV3-K144 (downlink) en R&S®FSV3-K145 (uplink)
Tot 1 GHz analysebandbreedte, hoog dynamisch bereik en lage faseruis
Veel meettoepassingen in de draadloze, A&D- en componentindustrie vereisen lage faseruis, brede analysebandbreedte en een hoog dynamisch bereik. De R&S®FSVA3000 signaal- en spectrumanalysator is het perfecte hulpmiddel voor de productie en verificatie van draadloze communicatiesystemen en hun componenten, maar ook voor service- en onderhoudstoepassingen in de A&D-markt.
Vangt tien 5G NR-providers tegelijk op
De maximale analysebandbreedte van 1 GHz maakt het mogelijk om tegelijkertijd maximaal tien 5G NR-draaggolven met elk een bandbreedte van 100 MHz op te vangen.
De R&S®FSVA3000 blinkt uit in snelle toegang tot meetresultaten dankzij de eenvoudige en snelle installatie
De R&S®FSVA3000-functies
Multitouch-display
SCPI-recorder voor eenvoudige ontwikkeling van testprogramma's
Op gebeurtenissen gebaseerde acties voor het debuggen van zeldzame DUT-gebeurtenissen
Slimme signaalgeneratorbediening via directe toegang tot de installatie
R&S®FSVA3000 op gebeurtenissen gebaseerde acties
Eenvoudige probleemoplossing voor zeldzame DUT-gebeurtenissen: kies een gebeurtenis zoals een limietlijnfout of een screenshot uit de touchdown-menu's.
Hoge meetsnelheid voor productie
Geautomatiseerde productie van componenten, modules en apparaten vereist spectrale metingen en signaaldemodulatie. De R&S®FSVA3000 signaal- en spectrumanalyzer voert zelfs complexe meetscenario's uit in een minimum aan tijd.
De verbeterde computervoedingsoptie biedt een quad-core CPU om de demodulatie van digitale signalen te versnellen. Het voegt ook een intern PCIe 3.0-bussysteem toe voor de snelste overdracht van meetgegevens. In cloudgebaseerde testsystemen maakt de optionele 10 Gbit/s LAN-interface een snelle I/Q-gegevensoverdracht naar het netwerk mogelijk.
ACLR-meting
Op FFT gebaseerde ACLR-metingen bieden aanzienlijke snelheidsverbeteringen ten opzichte van geveegde metingen. De R&S®FSVA3000 heeft nog steeds een uitstekend dynamisch bereik.
