Het volgende is de introductie van hoogwaardige N5245B PNA-X netwerkanalyzers, in de hoop u te helpen deze beter te begrijpen. 10 MHz tot 50 GHz, 2 en 4 poorten, maximaal drie bronnen.
Bereik ongeëvenaarde uitmuntendheid
De PNA-X is meer dan alleen een vectornetwerkanalysator: het is 's werelds meest geïntegreerde en flexibele microgolftestengine voor het meten van actieve apparaten zoals versterkers, mixers en frequentieomvormers. De hardware omvat twee interne signaalbronnen, een signaalcombinator, S-parameter- en ruisontvangers, pulsmodulatoren en generatoren, en een reeks schakelaars en RF-toegangspunten. Deze hardwarefuncties bieden een krachtige kern voor een breed scala aan lineaire en niet-lineaire metingen, allemaal met een enkele set verbindingen met uw te testen apparaat.
Vereenvoudig uw testsysteem door een volledig apparatuurrek te vervangen door één PNA-X netwerkanalysator.
Verkort de testtijd met het breedste scala aan meettoepassingen met één aansluiting.
Test nauwkeurig lineaire en niet-lineaire apparaatkarakterisering met behulp van geavanceerde foutcorrectie.
Kies uit het breedste scala aan meettoepassingen in de sector voor snelheid, nauwkeurigheid en gebruiksgemak bij geavanceerde RF-tests.

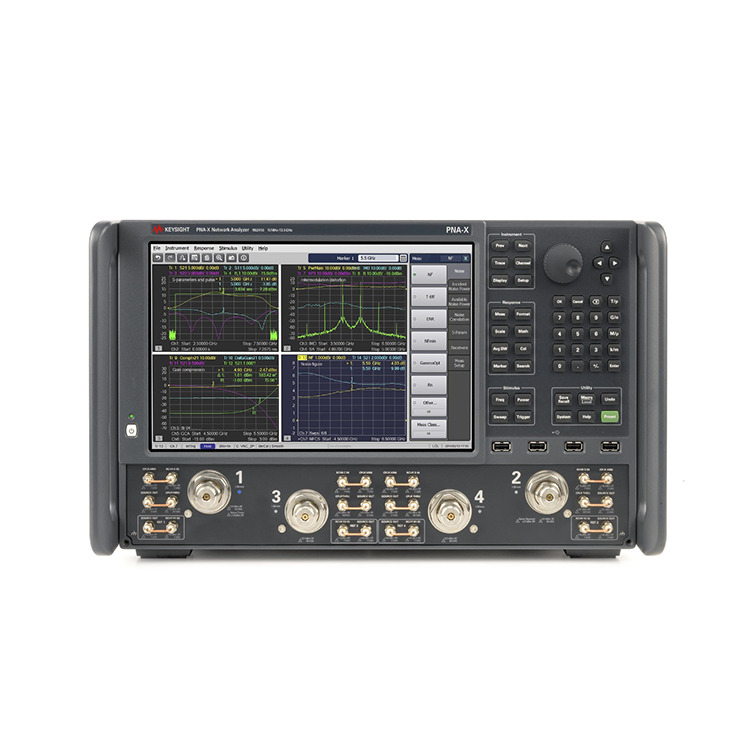

Versnel het inzicht in het gedrag van componenten met behulp van een multitouch-display en een intuïtieve gebruikersinterface.
| Frequentiebereik | 900 Hz tot 67 GHz |
| Traceer ruis | 0,002 dB RMS |
| Ingebouwde poorten | 2 of 4 |
| Beste sweeptijd van 201 punten | 5,5 tot 9,7 ms |
| Maximale frequentie: | 50 GHz |
| Dynamisch bereik: | 122 dB @45 GHz |
| Uitgangsvermogen: | 12 dBm |
