Als professionele fabrikant willen wij u graag hoogwaardige Fluke8558A digitale multimeters leveren. De 8558A deelt hetzelfde platform als de volledig geladen 8588A referentiemultimeter.

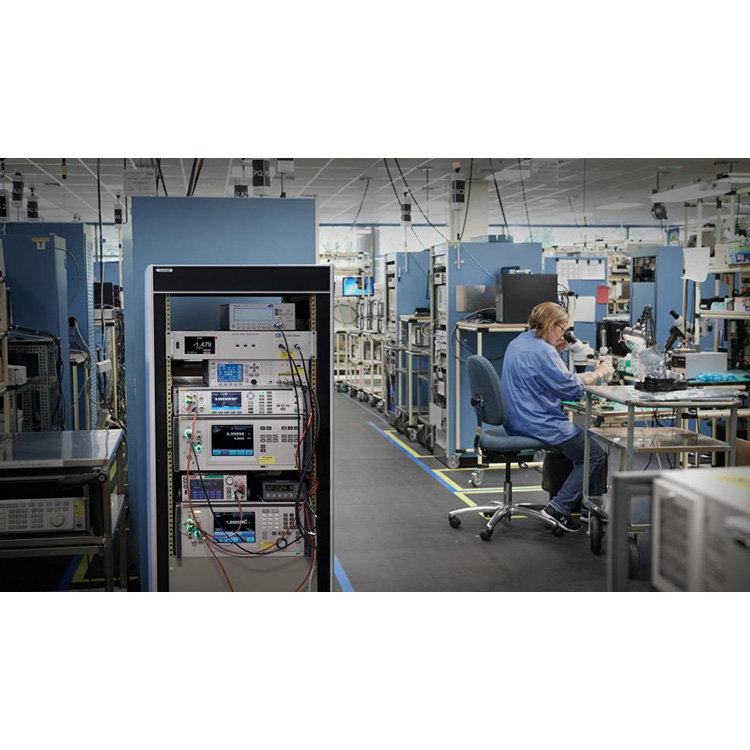

Als professionele fabrikant willen wij u graag hoogwaardige Fluke8558A digitale multimeters leveren. De 8558A 8,5-cijferige multimeter biedt 5 megamonsters per seconde digitalisering met hoge resolutie voor systeemautomatisering in laboratoria en productietestomgevingen. Het nieuwe hogesnelheidssysteemontwerp van Fluke en de snelste directe digitaliseringsmogelijkheden in de sector maken een aanzienlijke verhoging van de doorvoer mogelijk voor veel geautomatiseerde systeemtoepassingen die een combinatie van de hoogste snelheid en de beste nauwkeurigheid vereisen. De uitmuntende nauwkeurigheid wordt geleverd over een breed meetbereik, over negen functies, met een intuïtieve gebruikersinterface op een kleurendisplay.
De 8558A deelt hetzelfde platform als de volledig geladen 8588A referentiemultimeter. Het platform beschikt over een gemeenschappelijke, intuïtieve gebruikersinterface met een eenvoudig te navigeren menustructuur voor alle configuraties en bijpassende SCPI-compatibele opdrachten voor een geautomatiseerde omgeving. Het 8588A-platform garandeert minimaal 100.000 metingen per seconde bij 4,5 cijfers via GPIB, USBTMC of Ethernet, en een ingebouwd datageheugen dat maximaal 15 miljoen metingen kan bevatten.

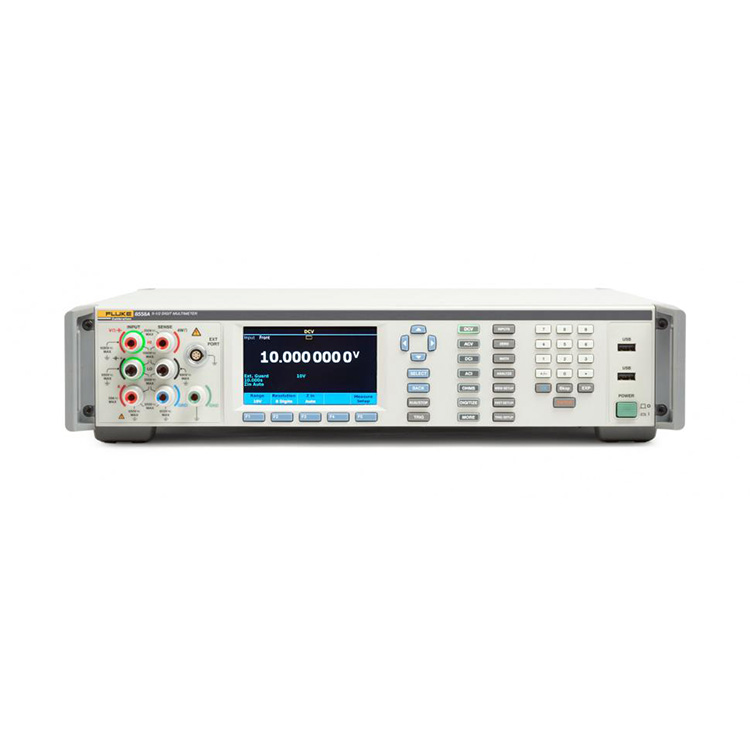

A. Terminals voor visueel verbindingsbeheer
Actieve terminals lichten op en begeleiden de gebruiker bij het maken van de juiste verbindingen.
B. Gemakkelijk toegankelijke configuraties
Bereik, diafragma, ingangsimpedantie, RMS-filter en andere meetconfiguraties zijn direct beschikbaar.
C. Groot, helder kleurendisplay
De intuïtieve gebruikersinterface en de platte menustructuur maken het gemakkelijk om toegang te krijgen tot configuraties en trendgrafieken, golfvormen, FFT, histogram en statistieken te bekijken.
D. Programmeerbare elektronische schakelaar voor/achter
Elimineert handmatige bediening en maakt directe verhoudingsresultaten mogelijk via een enkele opdracht op afstand.
E. 30 A-aansluiting (alleen 8588A; 2A voor 8558A)
Maakt het breedste stroommeetbereik in de sector mogelijk via één enkele terminal.
F. Softmenutoetsen
Pas je aan de actieve functie aan, zodat de menustructuur intuïtief en gemakkelijk te leren is.
G. Meertalige selectie
Keuze uit Engels, Chinees, Frans, Japans, Koreaans, Russisch en Spaans.
H. Run/Stop-trigger
Schakelt tussen de continue of vrije meetstatus.
I. USB-poorten
Download gegevens snel en eenvoudig naar een flashstation.

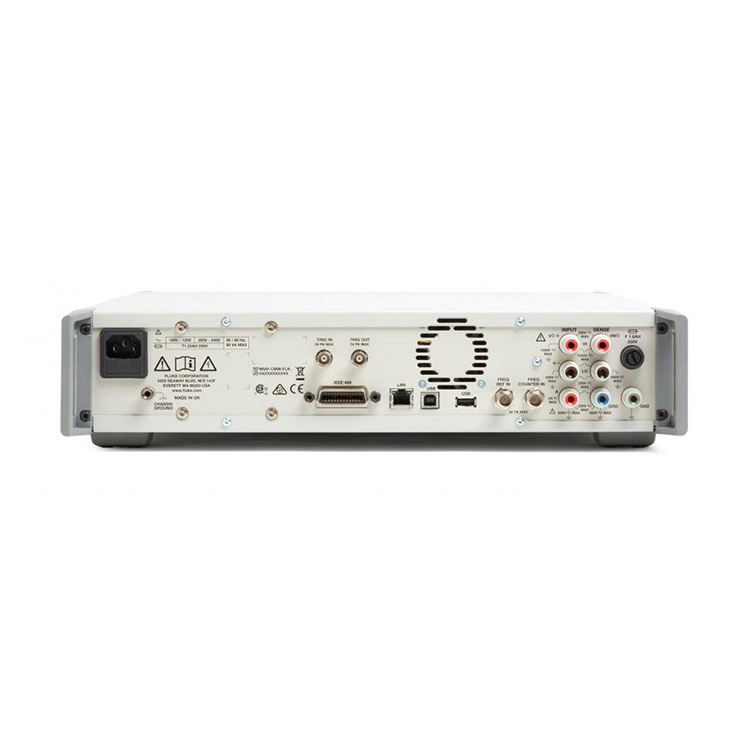

Fluke 8558A met callouts (achterzijde)
J. Trigger in/trigger uit
Nauwkeurige triggering maximaliseert de synchronisatie in systeemautomatisering.
K. Freq-teller
Maakt 100 MHz frequentietellermeting mogelijk bij 0,5 uHz/z.
L. Ingangsaansluitingen op het achterpaneel
Spiegelt de ingangsterminals op het voorpaneel voor aansluitingscompatibiliteit en maakt scanmetingen voor/achter mogelijk.
M. IEEE 488, LAN, USB-interfaces
Standaard externe interface voor eenvoudige systeemintegratie.
N. USB-poort
Download gegevens snel en eenvoudig naar een flashstation.
O. 2 A-aansluiting
Gelijkstroom spanning
100 mV tot 1000 V, (max. 1050 V)
2,02x volledige schaal
Maximale resolutie: 1 nV
4,0 μV/V (95%) 5,7 μV/V (99%), 1 jaar
0,5 μV/V (95%) 0,65 μV/V (99%), 24-uursstabiliteit
0 tot 10 s leesdiafragma (200 ns resolutie)
Gelijkstroom
10 uA tot 2 A (8558A)
2,02x volledige schaal
Maximale resolutie: 1 pA
9 µA/A (95 %), 12 µA/V (99 %), 1 jaar
Leesopening van 0 ns tot 100 s
AC-spanning
10 mV tot 1000 V, 1 Hz tot 10 MHz, (max. 1050 Vrms)
2,02x volledige schaal Vpp, 1,2x volledige schaal Vrms
Maximale resolutie: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 jaar
Wisselstroom
10 uA tot 30 A (alleen 8588A; 2 A voor 8558A)
2,02x volledige schaal Vpp, 1 Hz tot 100 kHz 1,2x volledige schaal Vrms
Maximale resolutie: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 jaar
Weerstand
1Ω tot 10 GΩ (max. 20 GΩ)
2,02x volledige schaal
Maximale resolutie: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 jaar
Lage stroommodus, hoge spanningsmodus en stroomomkering Tru Ohms™
Digitaliseer V
100 mV tot 1000 V, (max. 1050 V)
2,02x volledige schaal
Maximale resolutie: 18 bits
Bemonsteringssnelheid van 5 megasamples per seconde
Tot 20 MHz bandbreedte
Digitaliseer ik
10 μA tot 30 A (alleen 8588A; 2 A voor 8558A)
2,02x volledige schaal
Maximale resolutie: 18 bits
Bemonsteringssnelheid van 5 megasamples per seconde
Bandbreedte tot 4 MHz
Frequentie of periode
Spanning, tot 10 MHz
Stroom, tot 100 kHz
Frequentie tot 100 MHz op BNC
0,5 μHz/Hz, 1 jaar
Capaciteit
1 nF tot 100 mF
400 μF/F, 1 jaar
Temperatuur
PRT en thermokoppel
5 mK PRT, 25 mK TC - 1 jaar
RF-vermogen
Rhode & Schwarz NRP-serie DC I en AC I externe shunt
DC I en AC I externe shunt
A40B en elke andere externe shunt
Leessnelheid
1 meting /s bij 8,5 cijfers in het geheugen
100.000 metingen/s bij 4,5 cijfers in het geheugen
Tot 5.000.000 (5 MS/s) metingen/s in vluchtig geheugen bij digitalisering V en I
Overdracht van maximaal 500.000 metingen/s via USB in binair formaat
Meetgeheugen
15 miljoen vluchtige metingen
7,5 miljoen metingen met een vluchtig tijdstempel
16 GB niet-vluchtig
GPIB, USBTMC, Ethernet
Native SCPI-compatibele externe opdrachten
8508A- en 3458A-emulatiemodus
Volledige ondersteuning van de MET/CAL™-bibliotheek met kalibratieprocedures in Fluke 8508A-emulatie
IVI-chauffeur
USB-stick voor gemakkelijke gegevensoverdracht in .csv-formaat
Trigger-mechanismen
Handmatige trigger
Externe BNC Trig-in en Trig-uit
Interne of niveautrigger
Timer-trigger
Epoch-trigger
Lijntrigger
BUS-trigger
