E8257D, toonaangevend uitgangsvermogen, niveaunauwkeurigheid en faseruis, met frequentiedekking van 100 kHz tot 67 GHz (uitbreidbaar tot 500 GHz) voor het testen van geavanceerde RF- en microgolfradar

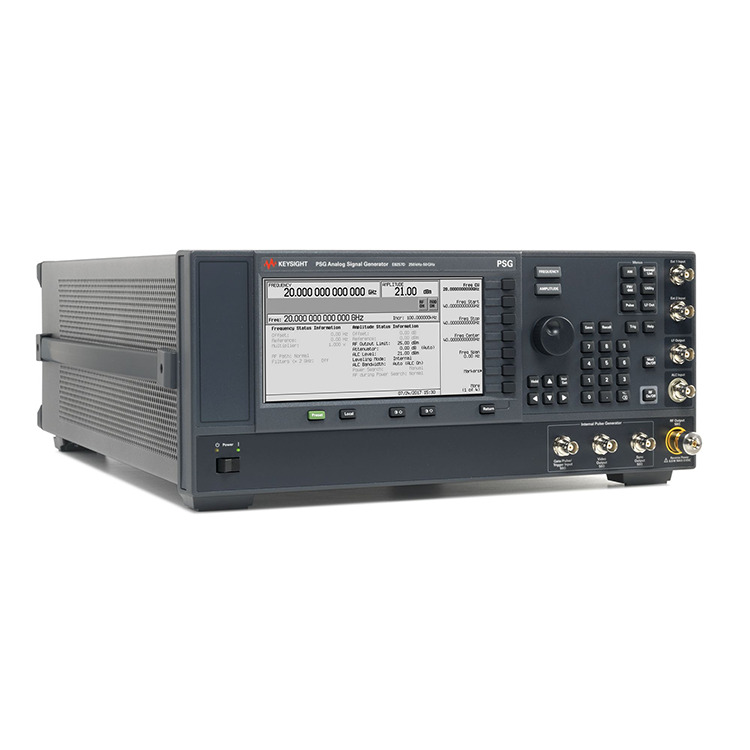

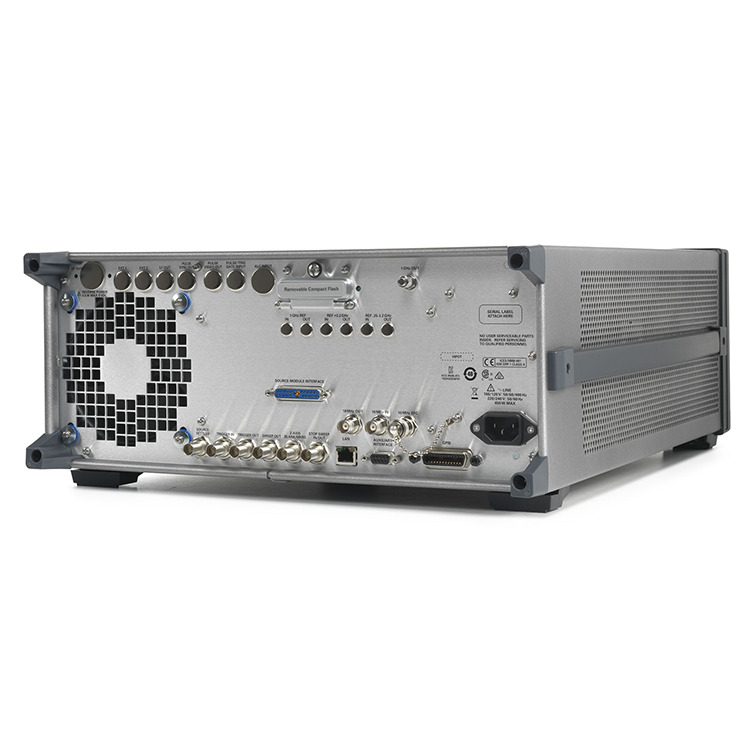

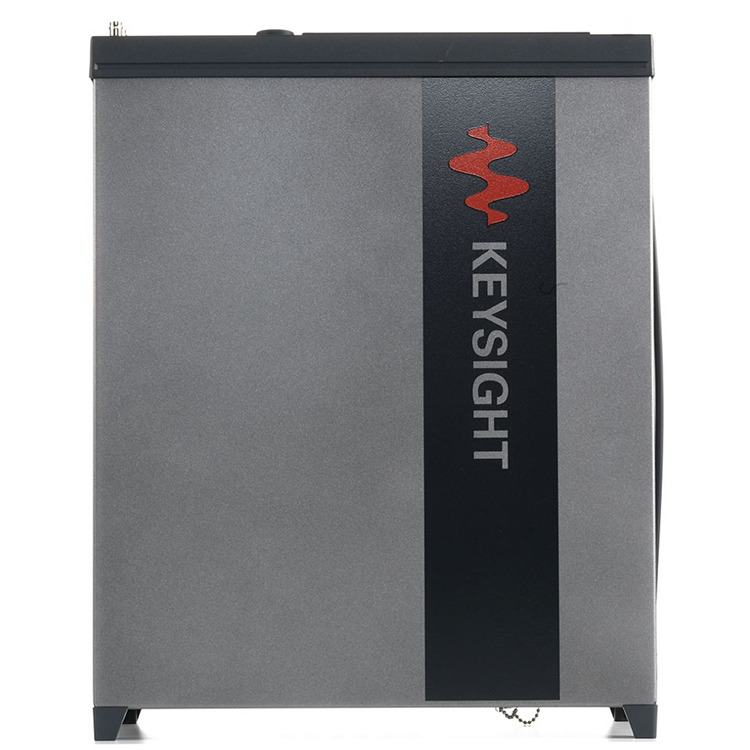

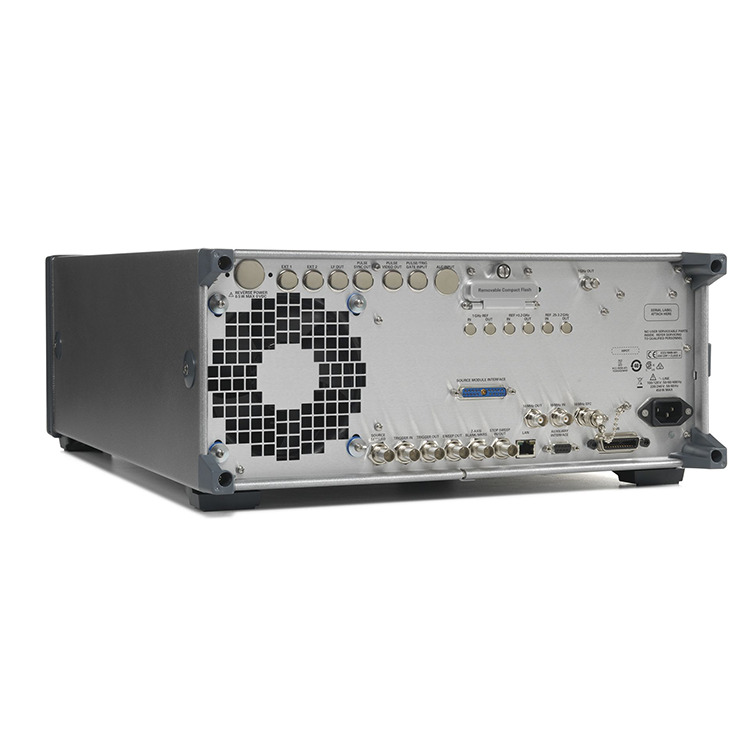

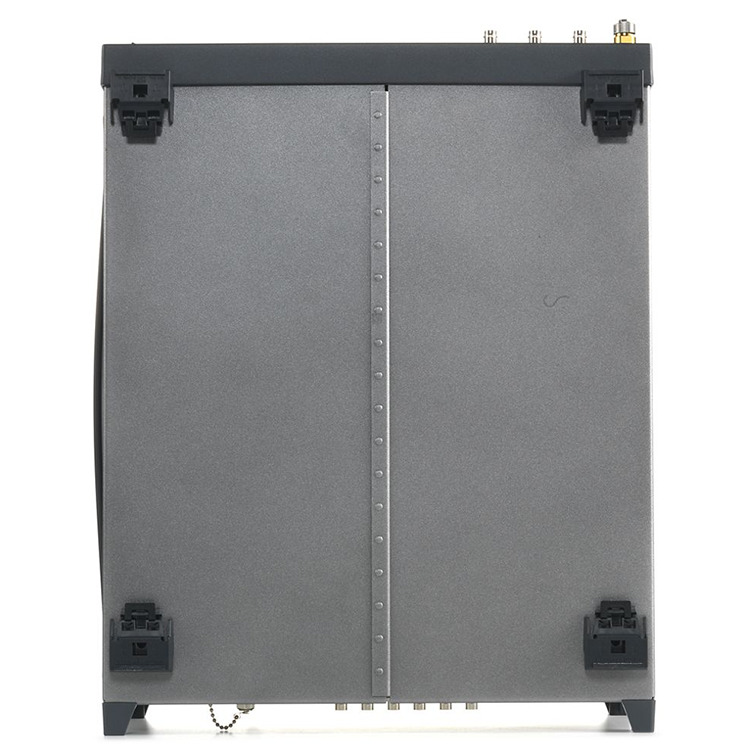

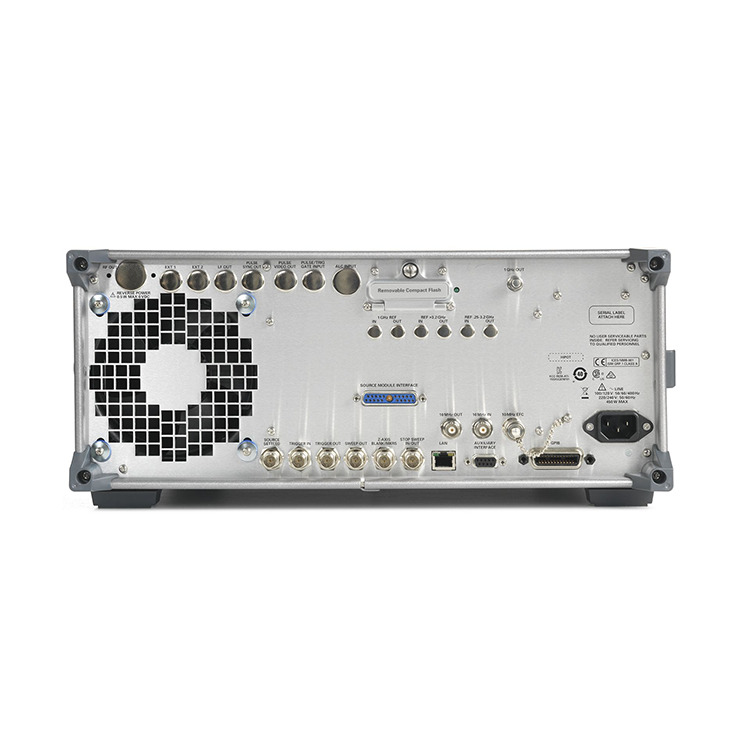

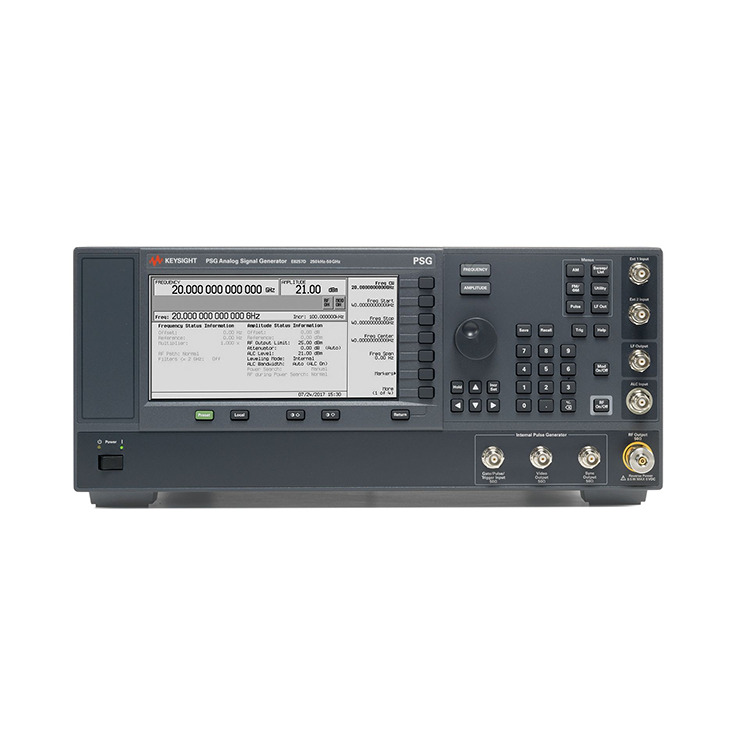

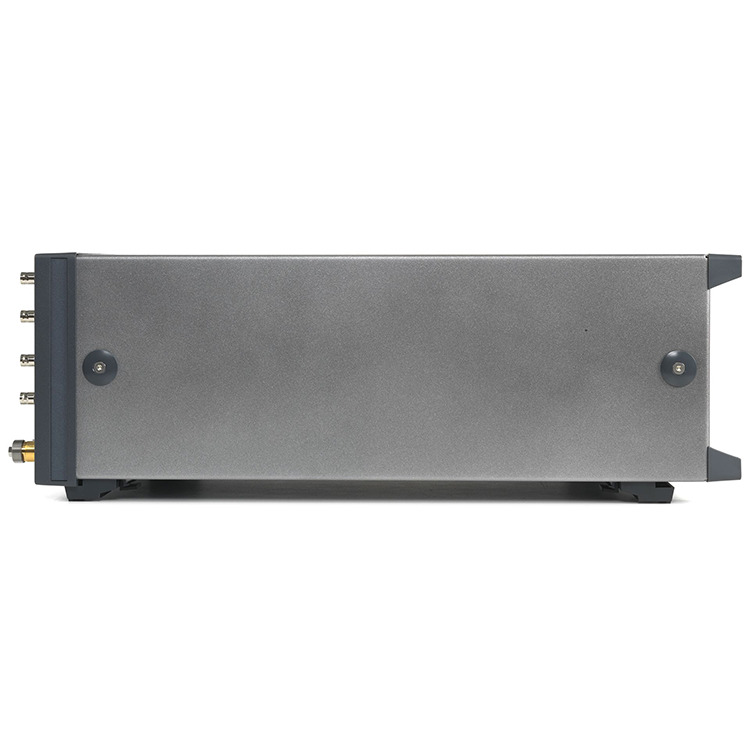

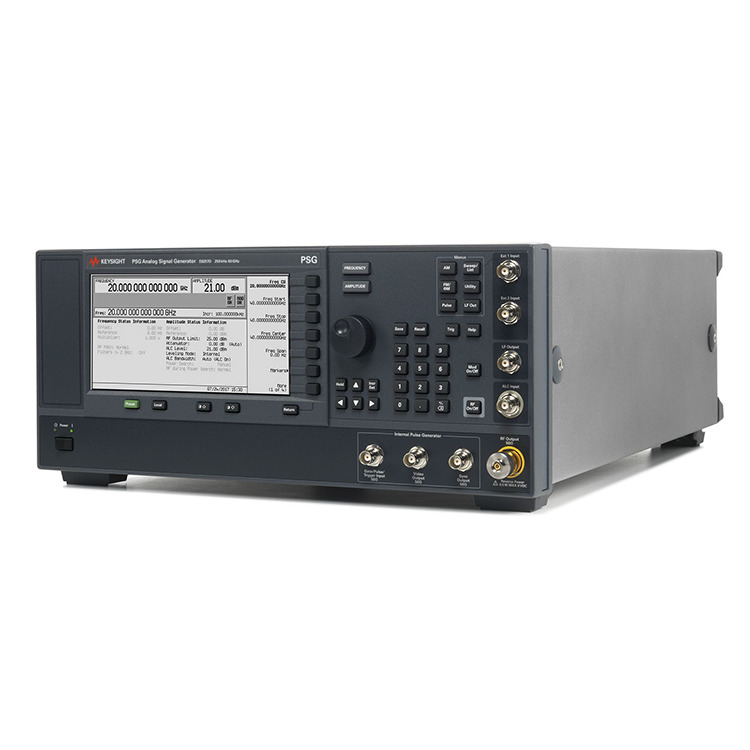

E8257D PSG analoge signaalgenerator
De Keysight E8257D is een volledig gesynthetiseerde signaalgenerator met een hoog uitgangsvermogen, weinig faseruis en modulatiemogelijkheden. Specificaties zijn van toepassing binnen een bereik van 0 tot 55 °C, tenzij anders vermeld, en gelden na een opwarmtijd van 45 minuten. Aanvullende kenmerken, aangeduid als typisch, nominaal of gemeten, bieden aanvullende (niet-gegarandeerde) informatie bij 25 °C, die nuttig kan zijn bij de toepassing van het product.
Voldoe aan de zwaarste testvereisten met frequentie- en niveaunauwkeurigheid van metrologiekwaliteit, uitstekende vervorming en valse kenmerken
Meten over een breed frequentiebereik: 13, 20, 31,8, 40, 50 en 67 GHz modellen beschikbaar (1,1 THz met frequentie-extender)
Test apparaten met hoog vermogen en overwin testsysteemverliezen met opties die tot 1 W (+30 dBm) uitgangsvermogen kunnen genereren
Verkrijg extreem lage faseruis: –91 dBc/Hz bij een offset van 100 Hz en –126 dBc/Hz bij een offset van 10 kHz (10 GHz), voor Doppler-radar-, ADC- en ontvangerblokkeringstests
Karakteriseer apparaten en circuits door AM, FM, PM en pulsmodulatie aan uw signaal toe te voegen
| Frequentie | 100 kHz – 70 GHz |
| Faseruis @ 1 GHz (20 kHz offset) | -143 dBc/Hz |
| Frequentie schakelen | < 7 ms |
| IQ-modulatie BW (intern/extern) | Tot 4 GHz |
| Modulatietypes beschikbaar | AM, FM, PM, puls |
